添加线束段
现在添加两个线束段。
在浏览器中,双击
“线束 1”
来编辑线束。请注意,编辑线束部件,而不是线束零件。
选择
“三维布线”
“创建”
“创建线束段”
。

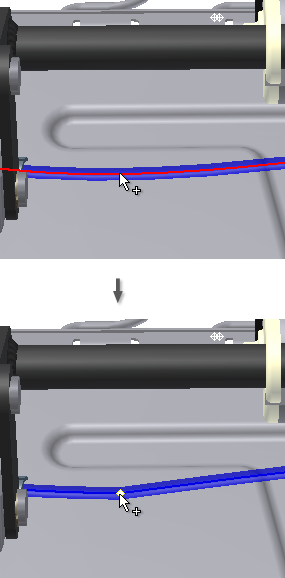

选择接近座椅前面的现有线束段,以放置第一个点。选择位置是否准确对此练习并不重要。
选择现有的工作点来设定下一个线束段点。
选择其他工作点来设定最后一个点。这两点彼此非常接近。放大以清楚地进行查看。
单击鼠标右键,然后选择“
继续
”。将创建第一个线束段。
