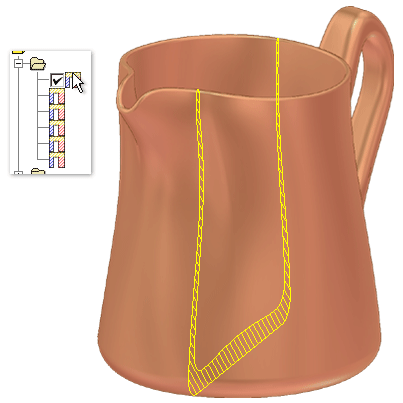

以下动画演示了如何在浏览器中选择保存的截面。按 F5 键重演动画。
创建简单截面分析
- 打开零件文件，或双击部件中的零件以在位编辑零件。
- 在功能区上，单击
“检验”选项卡
“分析”面板
“截面”
。 提示： 保存初始分析后，可以在模型浏览器的“分析”文件夹上单击鼠标右键，然后从关联菜单中选择“新建截面分析”。 - 如果适用，输入一个自定义名称。 提示： 保存初始分析后，可以在模型浏览器中慢速双击“分析”文件夹来更改分析的名称。
- 单击“简单”指定截面分析的类型。
- 选择一个平面或工作平面来开始定义平面。
- （可选）单击方向箭头或者沿其他方向拖动平面以将默认方向更改为其他方向。
- 在图形窗口中，单击并拖动平面，或为“剖视偏移”输入值。
- 单击“确定”以进行检查。如果愿意，单击“应用”进行分析并保持对话框打开，然后继续根据需要更改设置并进行分析。
创建高级截面分析
- 打开零件文件，或双击部件中的零件以在位编辑零件。
- 在功能区上，单击
“检验”选项卡
“分析”面板
“截面”
。 提示： 保存初始分析后，可以在模型浏览器的“分析”文件夹上单击鼠标右键，然后从关联菜单中选择“新建截面分析”。
- 如果适用，输入一个自定义名称。
- 单击“高级”指定截面分析的类型。
- 剖切平面选项：
- 使用“创建”选择一个偏移了指定数量和间距的平面或工作平面，以定义平行分析截面的方向。继续下一步。
- 使用“选择”来选择多个工作平面和平面。使用“选择”方法可以不用指定偏移值。继续步骤 10。
- 设置要分析的截面数目。
- 也可以单击“反向”反转截面的方向。
- （可选）单击中间平面复选框在原始平面的两侧分布剖切平面。 注： 截面数目为偶数时，使用“反向”可以确定哪一个方向包含多出的截面。
- 选择截面间距方式和截面间距：
- 选择“距离”来指定截面所覆盖的总距离。
- 选择“间距”指定截面之间的间距。
- 设置最小壁厚和最大壁厚以进行分析。这两个厚度值形成一个代表零件壁厚范围的线性距离。
- 单击“计算”进行分析并保持对话框打开。
- 使用过滤器复选框来控制“结果”选项卡和图形窗口中显示的信息。您可以：
- 显示所有截面。
- 隐藏所有截面。
- 仅显示不合规格的截面。
- 双击该截面的可见性列以更改一个或多个截面的可见性。使用“下一个截面”箭头可以选择上一行或下一行。
- 单击“确定”关闭对话框。
解释结果
使用过滤器来控制“结果”选项卡和图形窗口中显示的信息。用户可以显示所有截面、隐藏所有截面或仅显示不合规格的截面。使用“下一个截面”箭头可以选择上一行或下一行。
自定义结果表的显示- 单击“列选择器”。
- 将字段从“自定义”对话框拖动到“结果”表，以向该表中添加其他字段。
- 将字段从表拖动到“自定义”对话框以删除字段。
截面图形
结果表中标记为可见的每个剖视是零件横截面中带剖面线的截面。
- 所有区域厚度大于最大厚度或小于最小厚度的截面所对应的行以相应的颜色显示。
- 使用“列选择器”添加任何物理特性列都将启用每个截面的形心图示符的可见性。
在图形窗口中，将光标停留在截面上可以查看工具提示，其中包括截面编号、区域以及截面区域的厚度是否符合设置的厚度要求。
