创建环形草图阵列

将草图几何图元排列成环形阵列。

创建阵列前，在“草图”选项卡上，使用草图命令创建要包含在阵列中的几何图元。

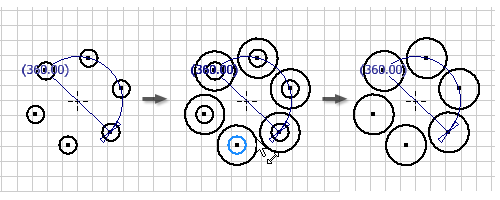

1. 在功能区的 “草图”选项卡 “阵列”面板中，单击“环形” 。
2. 选择要阵列的草图几何图元。
3. 单击“轴”命令，然后选择要用作阵列轴的点、顶点或工作轴。
4. 数量 指定阵列中元素的数目。
5. 角度 指定用于环形阵列的角度。
6. 如果合适，单击“更多”，然后选择一个或多个选项：
   • 抑制 选择个别阵列元素以将其从阵列中删除。
   • 关联 选择该项可指定在更改零件时更新阵列。
   • 范围 选择该项可指定阵列元素均匀分布在指定角度范围内。如果未选中此选项，阵列间距将应用于两元素之间的角度，而不是阵列的总角度。
7. 单击“确定”以创建阵列。
