通过按住 ALT 键拖动的方式放置装配约束。

装配约束能保持部件中零部件之间的相对位置。（可选）使用按住 ALT 键拖动的快捷方式，而不使用“放置约束”对话框或“装配”命令。

1. 选中的几何图元确定了要应用的约束类型：
   • 单击平面、线性边或轴放置配合或表面齐平约束。
   • 单击圆柱面添加相切约束。
   • 单击圆形边添加插入约束。

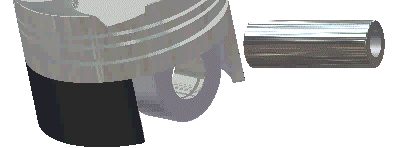

2. 按住 ALT 键，然后选择零部件并将其拖动到适当位置。当拖动到其他零件特征上时，可以预览约束类型。
3. 也可以按空格键来循环浏览约束类型选项：
   • 选择配合或表面齐平约束。
   • 为选中的圆柱面的内表面或外表面选择相切约束。
   • 选择插入约束的方向。
4. 也可以将零部件拖动到新的位置并循环浏览约束选项。
5. 当零件放置在需要的位置后，释放鼠标按钮以创建约束。会发出捕捉声来表明零部件已在约束的位置。

   如果必须约束到的面是隐藏的，请暂停足够的时间以显示“选择其他”命令。循环浏览可选择的选项，然后单击中心点以确认选择并添加约束。

浏览器中两个零部件下都会显示约束符号。

提示、快捷键

使用按住 ALT 键拖动的快捷方式类推约束。按住 ALT 键，然后将零部件拖动到适当的位置。拖动到受影响的零部件时，将在图形窗口中显示类推的约束的预览。

当使用按住 ALT 键拖动的快捷方式约束零部件时，可以在开始拖动第一个零件后更改约束类型。

释放 ALT 键并输入快捷键：

M 或 1	改为配合约束。按空格键可转换到表面齐平约束。
A 或 2	改为角度约束。按空格键可反转选定零部件的角度方向。
T 或 3	改为相切约束。按空格键可在内部和外部相切约束之间转换。
I 或 4	改为插入约束。按空格键可反转插入方向。
R 或 5	改为转动运动约束。按空格键可反转转动方向。
S 或 6	改为平动（滑动）约束。按空格键可反转滑动方向。
X 或 8	改为过渡约束。

注： 如果您创建了约束但忘记了哪些零部件相互约束，请单击约束以亮显约束的零部件。
