在我们的设计中，竖直成员必须与上部和下部的槽钢表面齐平。因此我们必须延长竖直成员以满足此标准。

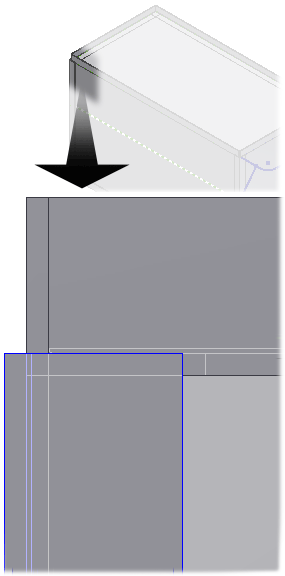

- 确定模型视图方向，如图所示。
- 在功能区上，单击
“设计”选项卡
“结构件”面板
“延长/缩短”
。 - 选择竖直槽钢。在槽钢顶部附近进行选择。注： 当您延长零部件的一端时，选择零部件时最接近光标的一端即为延长的一端。
- 确保选择“一端”命令。
当前，竖直槽钢的端点与上方槽钢的内表面表面齐平。槽钢的宽度为 40 毫米。因此，延伸距离为 35 毫米。
- 在“拉伸”字段中输入 35 mm。
- 单击“应用”。
- 对竖直槽钢的另一端重复此过程，这次使用 5 mm 作为延长距离。
- 对其余三个槽钢的上端重复此过程。没有必要调整剩余槽钢的下端。
- 完成后关闭对话框。
