在该部分中，您将向新模具设计部件添加塑料零件。该塑料零件包含多个实体并且所需的实体必须衍生至模具部件。
- 在功能区上，单击 “模具布局”选项卡
“模具布局”面板 “塑料零件”
。 - 在“塑料零件”对话框中，选择 PFTuorial_complete.ipt 零件文件，然后单击“打开”以将该塑料零件添加到模具部件。 注： 单击“是”，以关闭表明文件不在激活的项目路径中的消息框。
- 此时将显示一条警告消息，指出零件中有多个实体。单击“是”继续。
- 在左侧结构件中的“PFTutorial_complete_1”上单击鼠标右键，然后选择“重命名”。输入 PFTuorial_Top_Shell 作为新名称。
- 清除“Solid4”、“Solid5”和“Solid7”旁边的复选标记。在右侧结构件中选中的唯一实体为 Solid2。
- 单击“确定”以衍生该塑料零件。

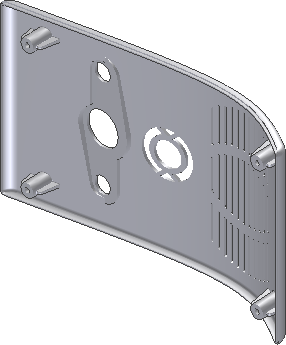

- 在图形窗口中单击鼠标左键，使用默认对齐选项放置零件。将显示该塑料零件，如下图所示。
- 或者，如果您已启用“提示输入文件名”，请单击“确定”以接受“文件命名”对话框中的默认设置，从而放置该零件。
