创建螺旋弹簧的截面轮廓

按照以下步骤进行操作来创建圈数为 12 的螺旋。首先根据螺旋的尺寸绘制构造线。可以使用 Autodesk Inventor 的几个基本命令创建三维螺旋，包括：

• 样条曲线
• 二维和三维草图
• 旋转
• 拉伸
• 扫掠
• 环形阵列

步骤 1：创建一条平面样条曲线以表示一圈弹簧

在新零件文件中，创建包含单一样条曲线（和关联的构造几何图元）的二维草图，该样条曲线表示一圈弹簧。建议使样条曲线的一个端点与主工作平面重合，且以主工作轴为中心。

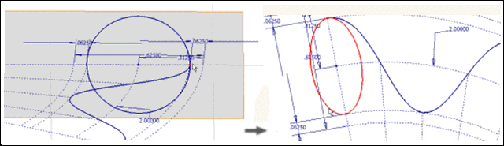

步骤 2：创建一个圆以表示弹簧直径。

1. 在功能区上，单击 “三维模型”选项卡 “草图”面板 “创建二维草图” 。
2. 创建包含单一圆的第二个二维草图，该圆表示弹簧的直径。圆必须与第一个草图中的样条曲线的端点重合。

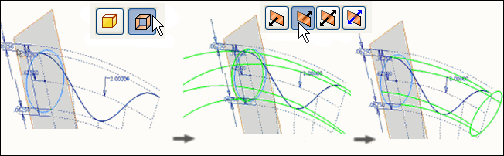

步骤 3：创建构造几何图元以定义弹簧的路径 - 零件 1

1. 在功能区上，单击 “三维模型”选项卡 “创建”面板 “旋转” 旋转曲面。
2. 选择曲面输出，然后选择圆作为截面轮廓并选择 Z 轴。
3. 输入 30 度角。该角度表示一段（圈）螺旋的长度。
4. 将螺旋的方向反转到右侧。
5. 单击“确定”以旋转螺旋，并生成封闭样条曲线草图的旋转曲面管。

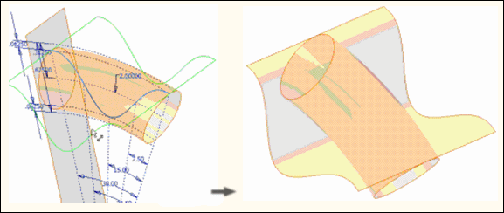

步骤 4：创建构造几何图元以定义弹簧的路径 - 零件 2

1. 在功能区上，单击 “三维模型”选项卡 “创建”面板 “拉伸” 。
2. 双向拉伸样条曲线草图，以使其与螺旋双向相交。指定曲面输出，以生成与旋转曲面相交的拉伸曲面。

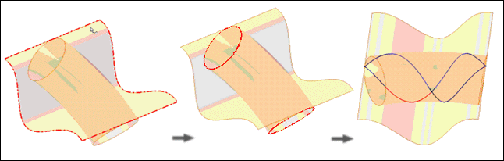

步骤 5：通过创建弹簧路径为“扫掠”命令做好准备

1. 在功能区上，单击 “三维模型”选项卡 “草图”面板 “创建三维草图” 。
2. 使用“三维交点”在两个曲面相交处创建三维草图，从而生成弹簧的路径。

   线表示一圈螺旋，是螺旋沿用的路径。

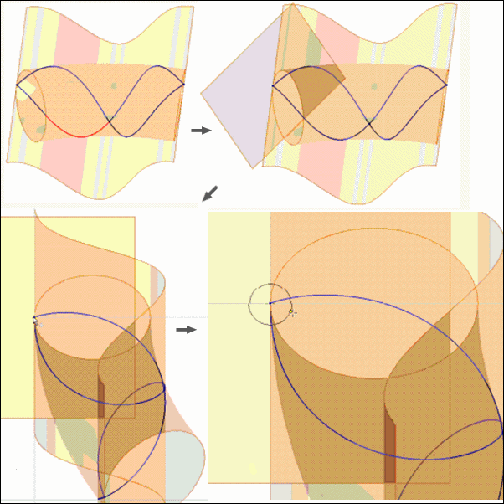

步骤 6：通过创建弹簧截面轮廓为“扫掠”命令做好准备

1. 在功能区上，单击 “三维模型”选项卡 “定位特征”面板 “平面” 。
2. 在三维草图某一线段的端点上创建工作平面（与选定线段垂直）。
   注： 现在，路径和与该路径垂直的工作平面都有了。下一步是绘制要沿路径扫掠的实际截面草图。
3. 在功能区上，单击 “三维模型”选项卡 “草图”面板 “创建二维草图” 。
4. 在功能区上，单击 “草图”选项卡 “绘制”面板 “投影几何图元” 。
5. 在新创建的工作平面上创建二维草图，该工作平面包含表示弹簧丝截面的单一圆。圆的圆心必须与弹簧端点重合。

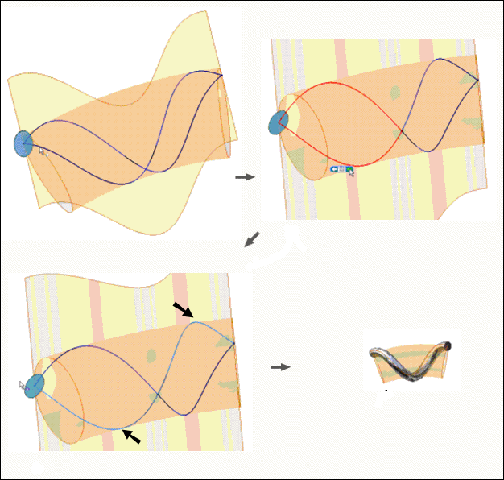

步骤 7：扫掠一圈弹簧

1. 在功能区上，单击 “三维模型”选项卡 “创建”面板 “扫掠” 。

   “扫掠”命令自动选择在步骤 6 中创建的模型截面轮廓，因为它是模型中唯一封闭的截面轮廓。

2. 选择三维样条曲线的两条连续线段作为扫掠路径。
   注： 可以使用“选择其他”来替代不需要的线段链接。

   现在选择了一圈。

3. 单击“确定”。一圈螺旋弹簧环绕曲线轴显示。

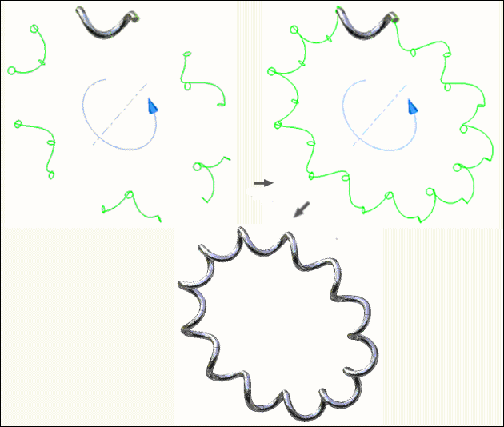

步骤 8：阵列扫掠特征以完成弹簧

1. 在功能区上，单击 “草图”选项卡 “阵列”面板 “圆形” 。
2. 在“环形阵列”对话框中，单击“特征”，然后在浏览器中选择“扫掠”。
3. 单击“轴”，然后选择用于创建曲面旋转的轴。
4. 输入放置尺寸 12，然后输入 360 度角。
5. 单击“确定”。将显示沿曲线轴完成的螺旋弹簧。
