创建基础视图

新工程图中的第一个视图是基础视图。在功能区上，单击 “放置视图”选项卡 “创建”面板 “基础视图” 向工程图添加其他基础视图。

基础视图是随后创建的视图的基础。基础视图：

  1. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “基础视图” 。
  2. 在“零部件”选项卡上，设置视图：
    • 指定模型或表达视图文件。
      注： 在默认情况下，“基础视图”命令会选择上一个激活的模型文档作为已放置视图的源。如果上一个激活的模型文档已关闭，则不会自动选择模型。
    • 若要指定模型文件，请单击文件旁边的向下箭头。选择“打开现有文件”浏览找到非 Vault 文件。选择“从 Vault 打开”浏览 Vault 中的文件。
      注： 用户可以创建仅包含草图的零件视图。二维草图必须与视图平行。
    • 根据文件类型，还可以选择 设计视图表达 、iAssembly 成员、位置表达、详细等级表达、钣金视图、 焊接件组 或 表达视图 。
    • 从列表中选择视图方向，或单击“自定义视图”来设置非标准视图。
  3. 在“模型状态”选项卡上，设置要在工程视图中使用的焊接状态或者 iAssembly 或 iPart 成员。可用选项取决于用来创建视图的文件类型。
  4. 在“显示选项”选项卡上，设置视图的参考与显示选项。可用选项取决于用来创建视图的文件类型。
  5. 设置其他选项：
    • 指定视图比例，然后打开或关闭工程图中视图标签的可见性。如果需要，请单击“编辑视图标签”，然后在“文本格式”对话框中编辑视图标签。
    • 如果要同时创建基础视图和投影视图，请务必选中“创建基础视图后立即创建投影视图”框。

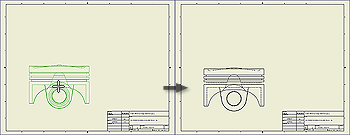

  6. 在图形窗口中，将预览移到适当位置，然后单击以放置视图。
注： “BOM 表结构”设为“参考”的零件不包含在用以创建默认大小的视图边框的公式中。因此，可以在工程视图中修剪参考零件。若要增加视图边框的大小，请增加“工程视图”对话框中“模型状态”选项卡上的“边界”值。
提示： “工程视图”对话框中的默认设置和默认值按照当前标准进行定义，并可以使用样式和标准编辑器进行更改。

演示如何创建基础视图
