创建新草图

现在，我们要在工作平面上创建草图。然后，参照零件的 X 轴镜像该草图。该草图用于从零件的圆柱特征中切除或拉伸材料的部分。

1. 单击工作平面的四条边中的任一条边。

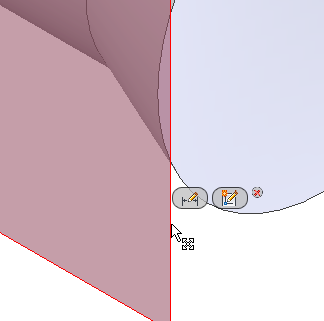

2. 当显示小工具栏时，单击右边第二个按钮，该按钮标有工具提示“创建草图”。

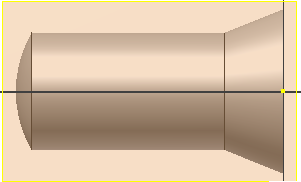

3. 视图将自动旋转为与 XY 平面平行。这是因为“应用程序选项”对话框的“草图”选项卡上“新建草图后，查看草图平面”选项处于激活状态。

新特征“草图2”添加到“模型”浏览器中。
