从二维草图上的点开始，在零件上构建卡扣式连接特征。
- 创建或导入薄壁零件。
- 使用对应于卡扣式连接放置的点构建二维草图。
- 单击
“三维模型”选项卡
“塑料零件”面板
“卡扣式连接”

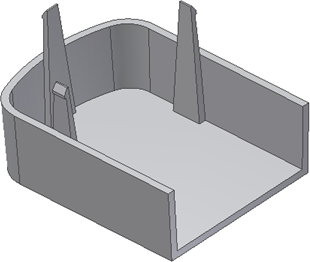

。请确保放置方式为“从草图”。下图使用卡扣式连接样式“悬臂式卡扣式连接钩”。 - 如果它是包含点的唯一草图，则自动选择它们。否则，选择用于放置的点（按住 CTRL 并单击可取消选择）。
- 注意每个卡扣式连接的四个可能方向都与草图平面的 XY 轴对齐。单击挂钩方向箭头以正确定向每个挂钩。
- 调整梁参数和挂钩参数，或使用操纵器，直到形成所需的形状为止。注意当挂钩方向向下时不计或形状操纵器（以便于方向的选择）。
- 验证是否选中“延伸”选项，并单击“确定”。
