修复环境

在 Inventor 中，您可以从其他 CAD 系统导入数据。在零件环境中，文件通常作为实体打开。曲面和线框导入后，根据导入期间所选择的选项，将放置在零件、修复或构造环境中。

在修复和构造环境中，工具和实体行为有所不同。

修复环境：

• 使用高级诊断和修复工具。
• 参与造型操作和历史。

构造环境：

• 不参与模型历史。
• 仅当将对象复制到零件环境时才参与造型操作。

导入文件工作流：

在关闭所有检查和修复选项的情况下打开模型以快速转换文件和查看结果。

如果模型没有明显的错误（如下图所示），请关闭文件。使用选项“导入至修复环境”、“多个组合特征”和“自动缝合和升级”进行导入。

注： “多个组合特征”不适用于某些文件类型。如果文件类型支持图层、级别或组，则选择该选项可以将数据作为单独的组合特征导入。如果在源文件中数据没有分离到不同的图层、级别或组，则选择此选项不会对创建的组合曲面的数量产生影响。

如果零件可以缝合为实体，则修复操作便完成了。

如果某些或所有导入的实体无法实体化，则需要在修复环境中修复转换后的数据。使用修复环境中的工具可以最大程度地控制公差值。您也可以接受或拒绝更改以获得最优结果。

重新打开文件并启用选项“导入至修复环境”。模型将在修复环境中打开。

如果“修复环境”选项不可用，请在“三维模型”选项卡的“曲面”面板中使用命令“修复实体”，然后选择基本体以在转换后激活修复环境。若要进入该环境，请在浏览器中双击修复实体。

使用修复环境分析所导入数据的质量并修复曲面或实体以便在零件造型中使用。修复数据后，修复的实体将参与到模型历史中。

某些错误发生在转换过程中，或是因造型方法松散而导致的结果。这些错误包括：

• 自交曲面或曲线
• 相交面
• 造型不确定性（各种拓扑和几何图元错误）
• 不规则曲面
• 面的法线方向指向错误的方向
• 曲面之间存在间隙
• 曲面中存在孔
• 重叠面

您可以使用修复环境中提供的专用工具检测并修复这些错误。

“查找错误”将检查选定的实体中是否存在拓扑、几何图元和造型方面的错误。

在浏览器中，将使用下列图标之一标记数据：

	正常几何图元
	需要进一步检查的几何图元
	包含错误并需要修复的几何图元

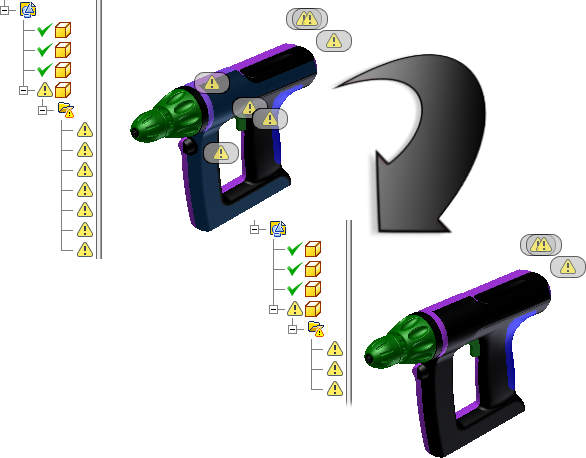

“修复错误”将使用“允许的更改”公差值修复选定实体中的错误。

注： 若要预览通过指定的公差值修复的错误数目，请使用“分析选定实体”，然后单击“确定”。

使用曲面工具修复“修复错误”命令无法修复的数据。
