在某些情况下，即使没有联接，一些零件也可以作为刚体进行移动。至于这些零件的移动，焊接体会像子部件一样在父部件的约束链中移动。类似地，构成焊接组的零部件在仿真内部运动时也有时会需要自由度。以下是“锯”模型中焊接组的实例。
创建 2D Contact
- 在浏览器中，展开“移动组”。
- 在“推杆滚柱”上单击鼠标右键，然后单击“保留 DOF”。滚柱保留其运动特性。
- 在图形面域中，单击并拖动推杆，使其远离凸轮曲轴部件。
- 在功能区上，单击
“运动仿真”选项卡
“运动类型”面板
“插入运动类型”
并从列表中选择“2D Contact”。 - 选择凸轮截面轮廓边 (1)。
- 在滚柱零部件上选择圆形草图 (2)。
- 单击“应用”。 您可以看到，草图几何图元可以用来帮助定义仿真。
- 拖动推杆直到滚柱接触凸轮为止。请注意，并没有穿透。2D Contact 建立两个零部件之间的机械关系。

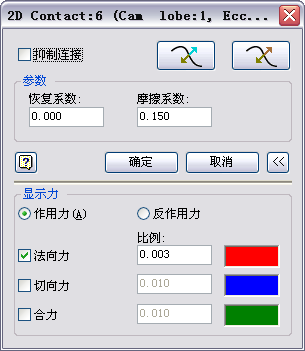

- 为 2D Contact 设定特性并显示力矢量。在浏览器中，在 2D Contact 运动类型上单击鼠标右键，然后单击“特性”。
- 设定“恢复系数”值为 0.0。
- 展开对话框以访问下面的区域。选中“法向”框并将“比例”设定为 0.003。
