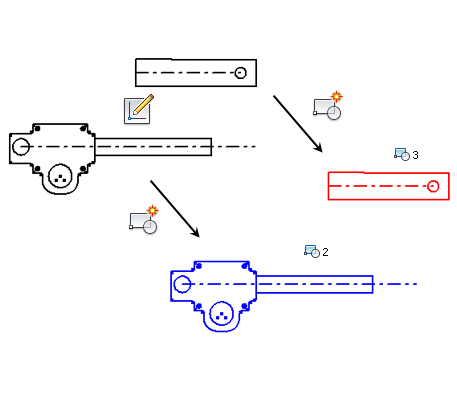

创建草图块

创建草图块

1. 打开或创建二维零件草图。
2. 如果需要，可创建草图几何图元以将其包含在草图块中。
3. 单击 “草图”选项卡 “布局”面板 “创建块” ，或者在浏览器中的“块”文件夹上单击鼠标右键，然后选择“创建块”。
4. 选择几何图元以将其包含在块中。使用单一选择或窗选方式。
5. 可选。执行以下任意操作：
   • 定义块名称。
   • 选择插入点。
   • 定义块描述。
6. 单击：
   • “应用”，以创建块，并将对话框保持为打开状态以创建其他块。
   • “确定”，以创建块并关闭对话框。
   • “取消”，以关闭对话框。

创建包含预选几何图元的草图块

1. 打开或创建二维零件草图。
2. 如果需要，可创建草图几何图元以将其包含在草图块中。
3. 选择几何图元以将其包含在块中。使用单一选择或窗选方式。
4. 单击 “草图”选项卡 “布局”面板 “创建块” ，或者在浏览器中的“块”文件夹上单击鼠标右键，然后选择“创建块”。
5. 可选。执行以下任意操作：
   • 使用“几何图元选择”来添加其他几何图元或修改您的选择。
   • 定义块名称。
   • 选择插入点。
   • 定义块描述。
6. 单击：
   • “应用”：创建块，并将对话框保持为打开状态以创建其他块。
   • “确定”：创建块并关闭对话框。
   • “取消”：关闭对话框，而不创建块。
