创建点到点接缝

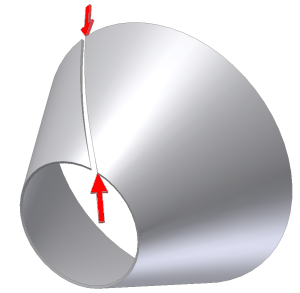

使用“接缝”命令在使用封闭的截面轮廓草图创建的允许展平的钣金零件上创建一个间隙。点到点接缝类型需要选择一个模型面和两个现有的点，来定义接缝的起始和结束位置。就像单点接缝类型一样，选择的点可以是工作点、边的中点、面顶点上的端点或先前所创建草图上的草图点。

1. 在功能区上，单击 “钣金”选项卡 “修改”面板 “接缝” 。
2. 在“接缝”对话框中，从“接缝类型”下拉列表中选择“点到点”。
3. 在图形窗口中，选择要进行接缝的钣金模型的面。
4. 在图形窗口中，选择定义接缝起始位置的点。
5. 在图形窗口中，选择定义接缝结束位置的点。
6. 在“接缝”对话框中，根据需要输入与接缝值的接缝大小不同的值。
7. 还可以在“接缝”对话框中指定接缝间隙位于选定点或者向右或向左偏移。
8. 单击“确定”以创建接缝并关闭对话框。（可选）单击“应用”以创建接缝，并保持对话框处于打开状态以创建其他接缝特征。

注： 随时可以单击“取消”以放弃任何输入并关闭对话框。
