输入图示器

使用输入图示器可以添加力和扭矩，这些力和扭矩在仿真期间会根据其他独立的变量发生变化。

添加外部力，该力取决于 Guide 和 Scottish Yoke 之间的平移运动类型的速度。为了表达速度感，我们将使用 + 或 - 值来定义反力。

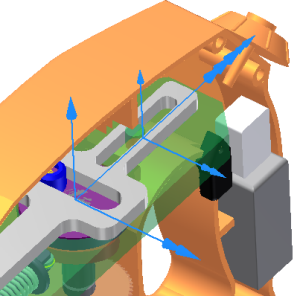

1. 在浏览器中的“标准运动类型”中，选择运动类型“平移(Guide:1，Scottish Yoke:1)”。请注意，在参考坐标系中，当速度为正值时，参考坐标系背离刀片末端。如果参考坐标系指向锯刀片，您可以编辑运动类型并反转或逆转方向。

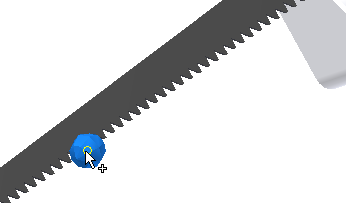

2. 在“载荷”面板上，单击“力”。选择某个锯齿上的顶点。

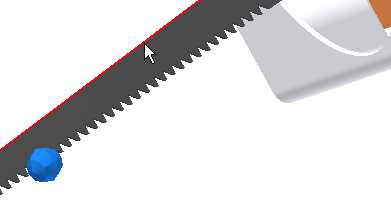

3. 方向选择器将激活。选择平行于刀片运动的锯刀片上的顶边。

4. 在对话框中，单击“大小”输入控件上的箭头以显示列表选项。单击“输入图示器”。


   将显示“大小”对话框。

5. 在“大小”对话框中，单击“参考”选择器。
6. 在“选择参考”对话框中，展开“标准运动类型”>“平移(Guide:1，Scottish Yoke:1)”来显示速度文件夹和内容。单击“V(1)”以指定速度为图形 X 轴的变量。
7.
8. 单击“确定”。

   在图形面域中，图形的 X 轴显示您指定的参考。

9. 在“起始点”区域中，指定：X1 = -10 mm/s，Y1 = 250 N。
10. 在“结束点”区域中，指定：X2 = -0.1 mm/s，Y2 = 250 N。
11. 在第二个点右侧的图形区域中双击。该操作可以添加新点，并在图形中创建新截面。
    注： 还可以越过第二个点单击鼠标右键，然后单击“添加点”来开始一个区域。
12. 第二个区域的起始点 (X1, Y1) 是前一个区域的终点，并且已设定。将第二个区域终点设定为：X2 = 0.0 mm/s 和 Y2 = -250 N。

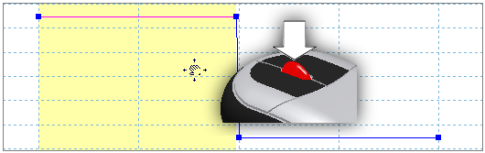

    您可以将图形面域作为内侧面。按住鼠标中间的键/滚轮，进行拖动。

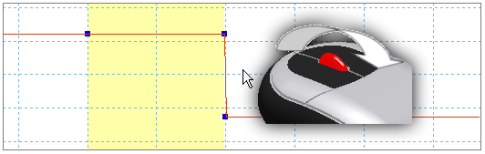

    如果有鼠标滚轮，可以滚动滚轮来放大和缩小图形。


13. 在第二个区域的右侧添加第三个区域。将第三个区域终点设定为：X2 = 10.0 mm/s 和 Y2 = -250 N。
14. 单击“确定”以关闭“输入图示器”。
15. 展开对话框并选中底部的“显示”选项。还可以指定不同的颜色以从视觉角度区分力。
16. 单击“确定”。
17. 运行仿真。请勿离开运行环境。
