打开部件和线束部件。线束部件中包含电缆和导线线束数据。
创建线束部件

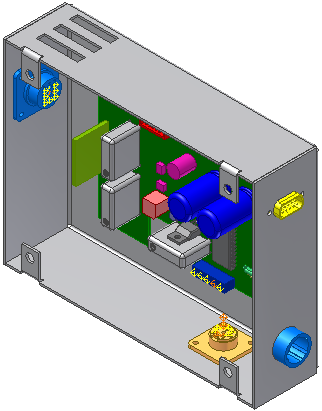

- 从 Cable & Harness 子文件夹中打开 Enclosure_Assembly.iam。该文件与您在上一个教程中使用的部件相同。
-
在功能区，单击
“装配”选项卡
“开始”面板
“三维布线”
。 - 在“创建线束”对话框中，为线束部件输入名称 Harness Assembly1.iam，并接受默认位置。
- 单击“确定”。
系统将该线束部件添加到浏览器中，并激活三维布线环境。
- “三维布线”选项卡将显示在功能区中。将光标暂停在功能区中的命令上，以查看工具提示。
- 在浏览器层次结构中定位新的线束部件。
