有关使用“点捕捉”和“旋转捕捉”定义布线点和正向的提示

创建和编辑草图管线时，可以使用一系列命令基于三维正交布线工具来定义布线点。例如，这些命令包括“自定义折弯”、“通用尺寸”、“约束”、“与边平行”和“垂直于面”。

根据管线编辑环境和设计目的，命令将有所不同。同样，当可以捕捉到几何图元时，可对硬管和弯管管线应用“点捕捉”和“旋转捕捉”。

使用“点捕捉”

  1. 将激活的项目设置为 Autodesk Inventor 安装位置下的“AirSystemAssy.ipj”。在 XP 中，默认位置为：C:\Program Files\Autodesk\Inventor <版本>\Tutorial Files\Tube & Pipe。
  2. 打开“AirSystemAssy.iam”并沿第一个激活的管路创建主管路部件。有关详细说明，请参见“创建三维布管管路”。

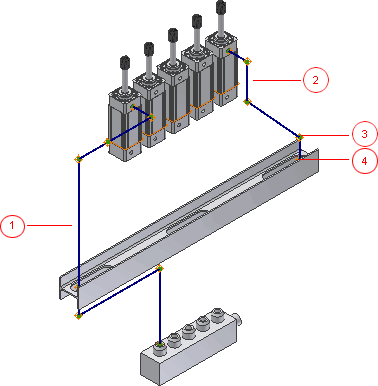

  3. 使用“ASTM A53/A53M-ASME B16.11 - 焊接钢管”样式，使用下图所示的自动布线解决方案创建两条管线。

    1：管线1     2：管线2     3：管线2 中的布线点 4     4：管线2 中的布线点 5

  4. （可选）如果“三维正交布线”工具未激活，请在图形窗口中的“布线点 5”上单击鼠标右键，然后选择“编辑位置”。
  5. 在管线 2 处于激活状态的情况下，在图形窗口中单击鼠标右键，然后选择“点捕捉”。
  6. 在本练习中，不需要向下一个管段添加尺寸。因此请再次单击鼠标右键并清除“自动标注尺寸”复选框。

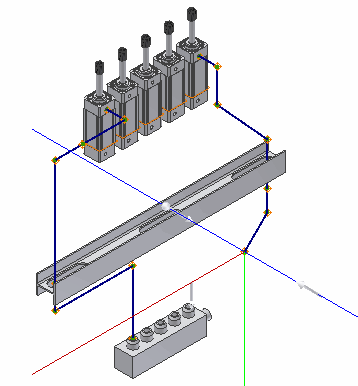

  7. 将光标停在管线 1 中的布线点上，如下图所示。当虚线显示捕捉点时，单击以使用该命令在交点处创建布线点。

  8. 在刚创建的点上单击鼠标右键，然后单击“布线”命令以继续布线。
  9. 单击捕捉点，然后单击“布线”命令继续布线。
  10. 执行以下操作，以使用“45 度角控制”添加两个后续管段。
    1. 将光标停在方向轴上并输入 2.25 英寸作为下一个点的距离。
    2. 单击“45 度角控制”工具将角度位置更改到左侧，然后在直线延长器上添加一个 3.5 英寸的管段距离。
    3. 单击“45 度角控制”工具以使方向轴平行于阀。

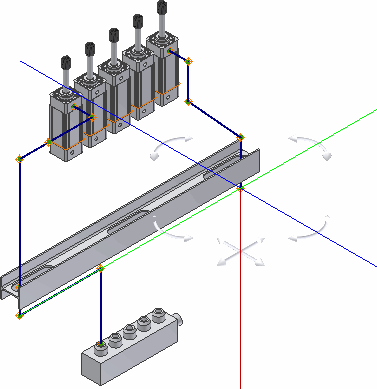

    应得到如下图所示的结果：

  11. 确保在关联菜单中选择了“点捕捉”复选标记。
  12. 在下图所示的阀的环形边上单击鼠标右键，然后单击“选择其他捕捉”。
  13. 当在直线和轴的交点处显示预览点时，按 Enter 键设定捕捉点。
  14. 对于最后一个点，请单击圆形几何图元（与步骤 12 中相同）。

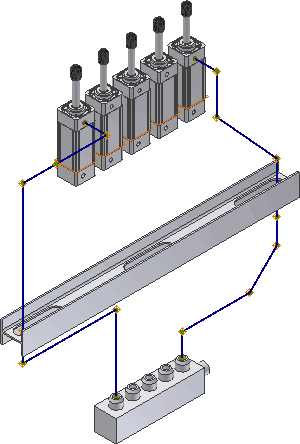

  15. 单击鼠标右键，然后选择“结束”。
  16. 单击鼠标右键，然后选择“完成编辑”。

使用“旋转捕捉”

在正向创建过程中，使用“旋转捕捉”命令更改为捕捉到可用平面边和面几何图元的指定方向轴的方向。当显示“三维正交管线”工具以创建下一条管线并使用该工具上的旋转控制点时，可以使用“旋转捕捉”工具。

用于硬管管线的“三维正交管线”工具，不包括为定义自定义弯头而显示的工具：

用于弯管管线的“三维正交管线”工具，包括为了在硬管管线中定义自定义弯头而显示的工具：

1：旋转控制柄     2：45 度角度控制器     3：径向控制柄（仅用于弯管管线）

  1. 在正向管线创建环境中，确保您使用的是自由的终端布线点，然后单击 “布线”选项卡 “创建”面板 “布线” ，这样便会显示三维正交布线工具。如果未显示三维正交布线工具，可以使用以下任一方法来显示该工具：
    • 在功能区上，单击 “布线”选项卡 “创建”面板 “布线” ，然后在模型浏览器或图形窗口中单击该布线点。
    • 单击布线点，然后单击 “布线”选项卡 “创建”面板 “布线” .
    • 在布线点上单击鼠标右键，然后选择“布线”。
  2. 在图形窗口中单击鼠标右键，然后选择“旋转捕捉”。
  3. 在“三维正交管线”工具上，单击旋转控制点并将光标拖到要捕捉的平面边或面几何图元上。

    将亮显该几何图元，而虚线与方向轴在新方向上相交。

  4. 释放光标以将方向轴设定为新方向。
  5. 如果已经选择了“点捕捉”命令，请基于相应的几何图元继续创建其他捕捉点。
  6. 继续创建下一条管线。

演示如何使用“旋转捕捉”和“点捕捉”

父主题： 硬草图管线
