增强可视化系统和图形

Inventor 提供了简单的、易于使用的可视化效果以在视口中启用真实外观模型。可用的效果取决于图形硬件的功能、操作系统以及“应用程序选项”“硬件”选项卡中的 Inventor 图形硬件设置。

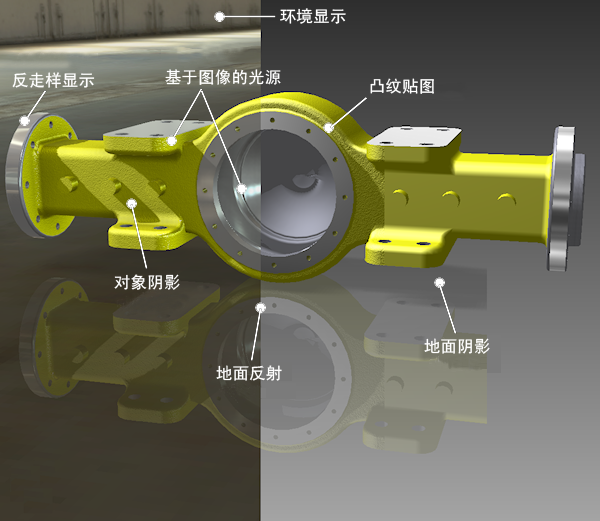

下图展示了在各个 Autodesk 功能级别上可以体验到的视觉效果，下表则指定了每个级别的最低系统要求。

图形硬件设置	质量	性能	性能	性能	兼容性
Autodesk 功能级别	高级 4_1	完整 3_1	中等 3_0	基本 2_0	旧版
图形功能	DirectX 10.1 Shader Model 4.0	DirectX 9 Shader Model 3.1	DirectX 9 Shader Model 3.0	DirectX 9 Shader Model 2.0	DirectX 9 固定功能流水线
图形硬件内存	512 MB（最好为 1 GB）	512 MB	512 MB	256 MB	128 MB
图形硬件版本	2008 或更高	2005 或更高	2005 或更高	2003 或更高	1998 或更高

可以通过以下两种方式查找您系统的 Autodesk 功能级别：

• 转至“应用程序选项”|“硬件”|“诊断”。当使用对话框中“硬件”选项卡上的“性能指标”或“质量”设置时，将显示 Autodesk 功能级别。
• 从命令提示运行单机版 AdskDiagOutput 工具。该工具将报告您系统的 Autodesk 功能级别以及其他系统和图形硬件相关的信息。

下表指出了每个 Autodesk 功能级别支持的视觉效果。

视觉效果	高级 4_1	完整 3_1	中等 3_0	基本 2_0	旧版
反走样显示（无锯齿）	X
基于图像的光源 (IBL)	X	X
环境阴影	X	X
对象阴影	X	X	X
真实视觉样式	X	X	X
凸纹贴图	X	X	X
水彩色视觉样式	X	X	X
环境显示	X	X	X	X
环境反射	X	X	X	X
地面反射	X	X	X	X
地面阴影	X	X	X
插图视觉样式	X	X	X	X
灰度视觉样式	X	X	X	X
