调整地平面设置

在功能区上,访问“地平面设置”对话框。

注: 在部件中进行在位编辑时,只有可见平面是父文档地平面。单独打开该文档,可以访问地平面可见性。

重定向地平面

定位地平面

  1. 单击“视图”选项卡 “外观”面板 “地平面”下拉列表,然后单击“设置...”。将显示地平面(如果原来不可见)。您可以看到相对于模型显示进行的调整。

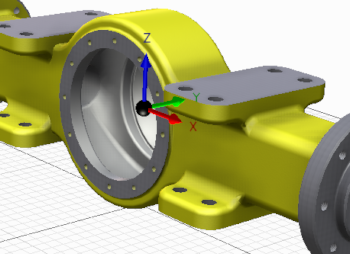

  2. 地平面初始空间坐标轴显示在模型原点处。若要启用定位更改,请选择“手动调整”。在图形窗口中,单击并拖动空间坐标轴箭头以使用按方向约束的定位方法,单击并拖动中心球体以使用三维定位方式放置原点。

    更改位置时,对象捕捉效果会激活,这简化了模型顶点的选择。

    注: 空间坐标轴不接受旋转输入。

    光标会捕捉到模型顶点,但是选择不进行关联更改。

手动调整地平面大小

  1. 在功能区上,单击“视图”选项卡 “外观”面板 ->“地平面”下拉列表,然后单击“设置”。
  2. 在对话框中,选择“手动调整”。
  3. 在图形窗口中,选择地平面边界线或拐角,并拖动光标以调整大小。
注: 若要将地平面设定为自动调整大小,请选择“自动根据模型调整”。该选项还会自动将地平面位置调整到模型几何图元的最低点处。
