指定局部网格控制

接下来，我们将定义局部网格优化。

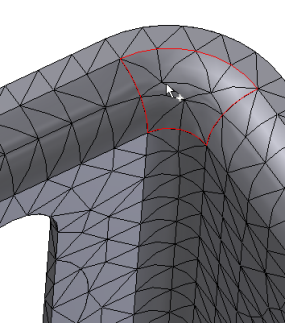

1. 激活“查看网格”，并确定模型方向，如图所示。
2. 在“网格”文件夹上单击鼠标右键，然后单击“局部网格控制”。
3. 选择拐角过渡面并为“元素大小”值输入 0.5 mm。

4. 单击“确定”。
5. 若要预览网格，请在“网格”文件夹上单击鼠标右键，然后单击“更新网格”。

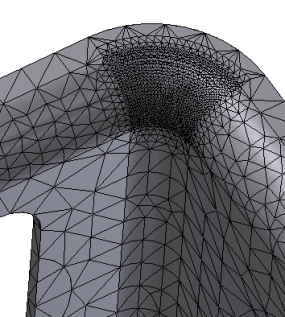

相对于第一个分析中的网格，该网格预览在拐角过渡面上将显示更细致的网格。
