查看激活部件的默认显示设置，并创建钉板工程图。
- 使用 Standard.idw 模板创建工程图。
-
在功能区上，单击
“放置视图”选项卡
“创建”面板
“钉板”
。 - 在“钉板视图”对话框中，确保将“文件”设定为 Enclosure_Assembly.iam。
- 单击“钉板视图”下拉列表，然后选择“线束部件 1”。单击“确定”创建视图。

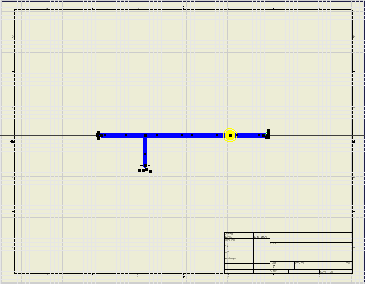

将创建钉板工程视图，并且钉板草图处于激活状态。线束将被放置在工程图中，如图所示。
- 在图形窗口中单击鼠标右键，然后选择“完成草图”。
- 以文件名 Harness Assembly1.idw 将您的作品保存到 Cable & Harness 子文件夹中。
