透视视图

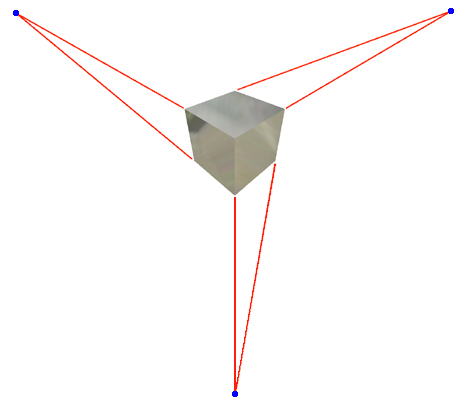

在透视照相机模式下，模型以三点透视方式显示，显示出的视觉效果为平行线将会合于消失点。该效果与人眼或照相机感知真实对象的方式相同。

使用 “透视照相机”模式，可以了解人眼可以看到的零件和部件在实际生产时的真实情况。您可以使用透视照相机模式确定部件中大小相同的对象的相对位置，而无需旋转部件。您可以将“透视”应用于自定义工程视图。

注：术语“照相机模式”仅说明了用于图形窗口中的模型的特殊观察方式。这并不表明您可以通过选择透视或正交照相机模式在图形窗口中记录操作。

默认情况下，缩放可用于固定的目标点。您可以使用“缩放”和键盘组合键来同时移动照相机和照相机目标点。您可以使用这些组合键和“平移”命令在三维空间中浏览模型。

当选择“透视照相机”模式时，一些视图命令会有不同的功能。

窗口缩放

在“透视照相机”模式下，缩放值取决于与模型之间的距离。因此，有必要在模型上指定一个目标点。在矩形中心，缩放窗口有一个十字线，用来拾取目标点。

“透视照相机”模式使用两种类型的缩放：照相机位置缩放和镜头焦距缩放。

照相机位置缩放可更改位置：远离或拉近照相机目标点。当缩放值改变时，边长和面积的相对尺寸也随之改变，近处的边和面会放大显示，相对于近处的边和面，远处的边和面会缩小显示。当放大时，近处的边和面会模糊远处的边和面。此行为是默认的缩放类型。

镜头焦距缩放与缩放照相机或摄像机镜头一样。当缩放值改变时，各边长和面积的相对尺寸不会改变。长度和面积同等放大或同等缩小。

注：同时调整照相机位置和镜头焦距来设定透视图失真的量。

“透视照相机”模式使用两种类型的平移：照相机平动平移和照相机转动平移。

照相机平动平移相对于屏幕平行移动，且不会改变视线方向。在平移时，视线不再瞄准固定点。照相机平动平移改变边和面的外观，使之与视线一致。

照相机转动平移使用户视线从固定点开始扫掠模型。效果就像您把头从一侧转到另一侧。各边和曲面的相对尺寸保持不变。

默认平移类型是照相机平动。
