- 若要创建工程图，请单击
“新建”。 - 在“新建文件”对话框中，单击 Templates 文件夹，选择 ANSI (in).idw，然后单击“创建”。
- 将工程图文档保存为 MyAccumulator.idw。
-
在功能区，单击
“放置视图”选项卡
“创建”面板
“基础视图”
。将显示“工程视图”对话框。 - 在“零部件”选项卡的“方向”中选择“当前”，以使用部件文件中的当前视图方向。保留其他选项的默认设置。注意：
- “文件”中选择了 Accumulator.iam 部件。
- 选择了默认的视图表达和主详细等级。
- 视图比例设为了 0.08:1。
- 选中了“创建基础视图后立即创建投影视图”选项。

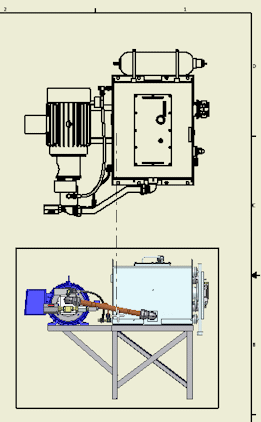

- 将预览移至工程图纸的右上方象限点。然后单击以放置视图。
注： 请勿单击“工程视图”对话框中的“确定”。如果单击“确定”，视图将放置在一个随机的位置并将结束命令。 - 向下移动光标以显示投影视图的预览。然后单击以放置投影视图。
- 单击鼠标右键，然后选择“创建”。将在工程图中创建两个视图。
- 保存工程图文档。
