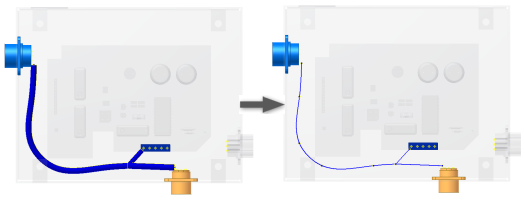

线束段可以显示为渲染图或中心线。渲染图显示方式提供了三维外观，而中心线显示方式提供了工作点和路径的自由视图。
与导线一样，也可以设置选定线束部件中单条线束段或所有线束段的显示选项。可以通过不同的方式设定显示首选项。可以使用在线束段引用或“线束段”文件夹上单击鼠标右键后显示的关联菜单、“线束段特性”对话框或者“三维布线”选项卡上的“显示设置”命令。引用级的显示设置会替代当前显示状态。
若要更改所有线束段的显示设置，请在浏览器中选中“线束段”文件夹，单击鼠标右键，然后从关联菜单中选择“全部显示为渲染图”。
也可以更改单条线束段的显示。在“三维布线”选项卡的“可见性”面板中，在“显示设置”中选择“渲染图显示”选项。也可以在某条线束段上单击鼠标右键，然后从关联菜单中选择“显示为渲染图”。
