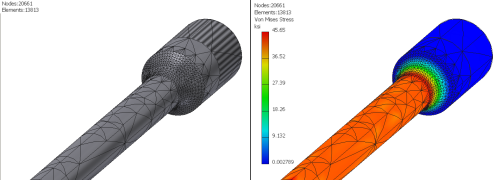

局部网格控制为普通网格大小无法提供足够细致的结果的小面或复杂面提供了特定的网格划分控制。这在您希望改进本地或接触区域的应力结果时尤其有用。这是改进方案质量的一种手动方法。
添加局部网格控制的步骤：
- 在网格文件夹浏览器节点上单击鼠标右键，然后选择“局部网格控制”。
- 选择您要向其应用本地控制的面和边。
- 指定网格元素大小。
- 单击“确定”。如果此局部网格控制是第一个添加的，则新的局部网格控制节点/文件夹将添加到网格文件夹下。如果添加了其他局部网格控制，则会接收此文件夹中的节点。
编辑局部网格节点的步骤：
- 在局部网格节点上单击鼠标右键并单击“编辑局部网格控制”。
- 您可以更改网格大小或构成网格的选定实体、面和边。
- 单击“确定”。
删除局部网格控制的步骤：
在局部网格节点上单击鼠标右键，然后单击“删除”。
