我们准备进入结构件分析环境。
- 在功能区上，单击 “环境”选项卡
“开始”面板 “结构件分析”
。最初，仅启用三个命令：“创建分析”、“结构件分析设置”和“完成结构件分析”。现在，要创建分析并检查下一步的设置。
- 在“管理”面板上单击“创建分析”
命令。“新建分析”对话框将打开。您可以使用对话框设置来指定唯一的名称、分析类型和其他分析参数。
结构件分析有两种类型。
- “静态分析”用于评估结构载荷条件。
- “模态分析”用于评估固有频率模式。
注： 在“模型状态”选项卡中，指定用于分析的“设计视图”、“位置”和“详细等级”。还可以将指定 iAssembly 成员指定为与分析关联。每个分析的设置可以不同。 - 单击“确定”，以接受该分析的默认设置。

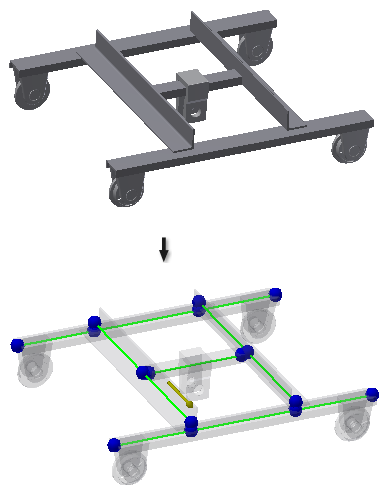

Inventor 模型将自动转换为理想化的节点和梁，且将创建分析。还将显示重力符号。
浏览器中填充了部件的装配层次结构和分析相关的文件夹。
功能区面板中的大多数命令现在都启用以供使用。运行分析后，已禁用的命令将重新启用。
