镜像草图几何图元

沿中心线镜像草图几何图元。

首先，使用“草图”选项卡上的命令创建要镜像的几何图元。

1. 在功能区上，单击 “草图”选项卡 “阵列”面板 “镜像” 。
2. 在“镜像”对话框中，单击“选择”。
3. 在图形区域中，选择要镜像的几何图元。
4. 在对话框中，单击“镜像线”。
5. 选择镜像线。
6. 在对话框中，单击“应用”。

草图几何图元会将镜像线用作其镜像轴进行镜像。对称约束将应用到镜像的几何图元之间。在镜像某些线段后，您可以删除或编辑它们，其余的线段仍然保持对称。

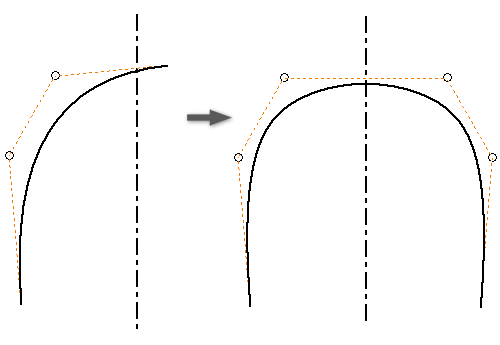

创建自对称样条曲线

选择“子对称”后，“镜像”命令将创建一条与镜像线对称的样条曲线。仅当选择的几何图元是样条曲线且穿过镜像线时可用。

1. 在二维草图中，创建样条曲线。
2. 创建在对称点处穿过样条曲线的镜像线。
3. 在功能区上，单击 “草图”选项卡 “阵列”面板 “镜像” 。
4. 在“镜像”对话框中，单击“选择”。
5. 在图形区域中，选择要镜像的样条曲线。
6. 在对话框中，单击“镜像线”。
7. 选择镜像线。
8. 选择“自对称”选项。
9. 单击“应用”。
