示意折弯线是展开模式上的直草图线，将转换为包含折弯延长线的折弯线。它们代表了折叠模型中不存在的折弯，可能是您要在展开模型的冲压式部分上放置的硬化折痕或折弯线。示意折弯线所具有的折弯属性可以在工程图中得以恢复。可以使用前面练习中探索的“折弯顺序标注”方法对其排序。
- 单击以选择展开模式的表面。
注： 如果您没有清除“自动投影边以创建和编辑草图”应用程序选项（如本教程开头的前提条件所指定），本教程中制作的该草图和所有后续草图将包含不必要的投影几何图元。 - 在功能区上，单击
“展开模式”选项卡
“草图”面板
“创建二维草图”
，或单击鼠标右键并从标记菜单中选择“新建草图”。 - 在显示消息“对展开模式的编辑仅适用于展开模式且将不会反映在折叠模型上”的对话框中单击“确定”。

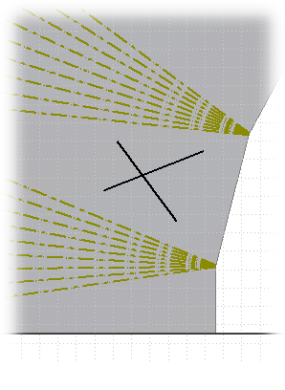

- 绘制两条直线，如图所示：
注： 在此示例中，大小和位置并不重要，因此不应用尺寸。在设计中，您可能想要应用尺寸以准确定位这些直线。 - 单击
“草图”选项卡
“退出”面板
“完成草图”
，或单击鼠标右键并从标记菜单中选择“完成二维草图”。
接下来，您要将草图线转换为示意折弯线。
