- 在功能区上，单击
“管路”选项卡
“布线”面板
“新建管线”
。 - 在“创建管线”对话框的“管线零件文件名”字段中，键入 SD Route。
- 单击“确定”。
- 单击
“布线”选项卡
“创建”面板
“布线”

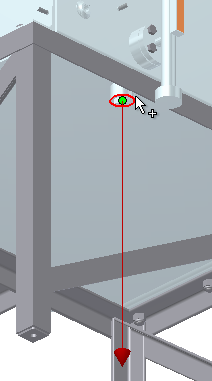

. - 大体在下图所示位置动态观察模型。
- 将光标停在环形边上。

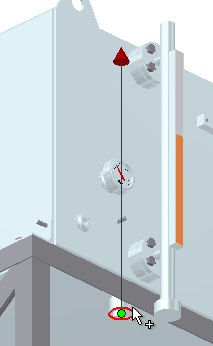

- 按空格键反转管线矢量。
- 选择环形边。

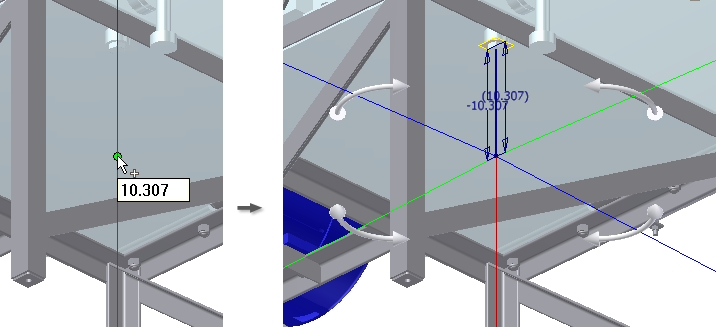

- 选择管线矢量，如下图所示。
请注意，绿色和蓝色矢量相对于红色矢量的角度不正确。相对于红色矢量，该角度为 88 或 92 度（取决于您的测量方式）。您在自排放样式中指定的自定义配件决定该角度。

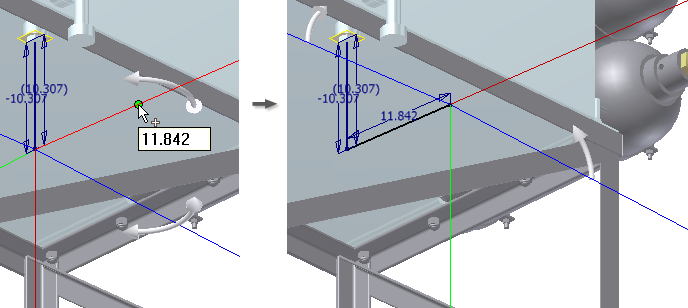

- 在下图所示位置选择绿色管线矢量。

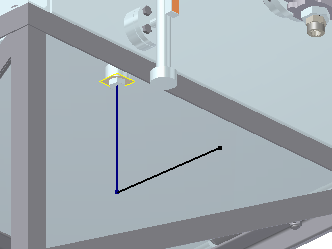

- 单击鼠标右键，然后选择“完毕”。
- 单击鼠标右键，然后选择“完成编辑”以返回 SD Run。
