“结果”文件夹中会再次填充结果。
- 展开“结果”节点。默认情况下，“Mises 等效应力”图将显示。

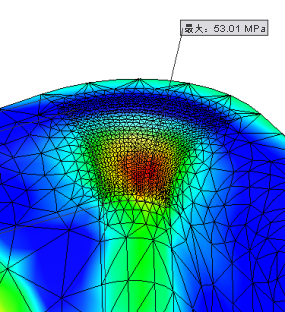

- 在“显示”面板中，单击“显示最大结果”
，以显示最大结果的位置。根据需要，隐藏零部件以查看准确位置。
最大结果值也可显示在“设计约束表”中，以进行总结以及与其他仿真进行比较。在此案例中，我们将添加本地约束（特定部件的最大结果值）。
- 在“管理”面板中，单击“设计约束表”
命令。 - 在单元上单击鼠标右键，然后单击“添加设计约束”。
- 单击“Mises 等效应力”
- 关闭设计约束表。
若要在“设计约束表”中比较结果值，只需选中其他仿真分析中的对应框即可。
