在多个路径上建立止口特征

将一条路径上的止口延伸限制到两个修剪平面。

1. 创建或导入薄壁零件（类似下图中的零件）。
   注： 开放面是相切连续的。

2. 定义沿路径的两个工作平面和两个工作点（参见红色圆圈）。

3. 在功能区上，单击 “三维模型”选项卡 “塑料零件”面板 “止口” 。
4. 选择两条路径（在图中以蓝色和红色显示）。
   注： 不要选择倒角边；保持路径开放。
5. 选择 Z 轴作为拔模方向。

6. 使用预览上的操纵器调整止口截面和挖空体体积。您可以沿路径将截面拖到更合适的位置。

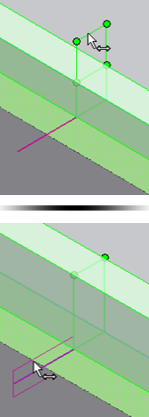

7. 展开路径范围选择器，并选择两个平面和两个点。首先，止口运算尝试选择扇区。使用绿色和黄色点来选择要保留或删除的部分。

8. 单击绿色或黄色点，直到配置如图中配置为止。

9. 单击“确定”。
