边界嵌片特征

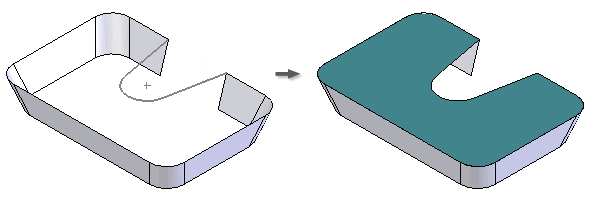

边界嵌片特征从闭合的二维草图和/或闭合的边界中生成平面曲面或三维曲面。嵌片默认设定为接触 (G0)，但可以将相切 (G1) 或平滑 (G2) 边条件应用于“条件”列表中的每个模型边。

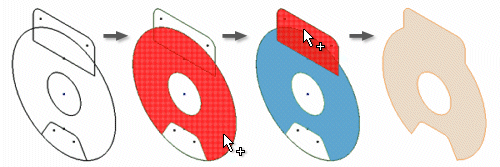

选择第一个闭合回路后，可以开始选择第二个回路。

也可以在创建嵌片之前，启用特征预览来查看结果。

切线连续边都链选在一起。选择“自动链选边”以链选非相切边。您可以撤消上次在链选边中所做的选择，并根据需要重复该步骤。可以从列表中删除项目。

定义边界的方法

选择一个或多个闭合的二维草图以形成一个区域。选择闭合的草图后，在图形窗口中会亮显相应的面域，必须创建一个平面嵌片。此技术与“拉伸”的截面轮廓选择相同。

选择一个或多个封闭的二维或三维草图以形成一个非平面嵌片。选择闭合的草图后，图形窗口中会亮显相应的面域。面域亮显后，可以使用“选择其他”来选择草图中的特定几何图元。

选择用于定义闭合回路的边。由于连续边的边条件必须相同，因此所有与前一个项相切或连续的选定曲面边将合并。如果清除“自动链选边”复选框，则链选将在第一个非相切选择处停止。

边界可以由边和草图共同定义。选择闭合回路时，将定义一个面域，该面域在图形窗口中亮显。如果打开预览，预览也会存在。

对于所有选择方法，在定义封闭回路后，会启用“确定”命令，以便可以选择其他回路。通过选择其他回路，可以定义用于在曲面中制作孤立对象的内回路和外回路。选择平面面域后，将不允许选择其他回路。

边条件可以应用于回路选择集中的每条非草图边。默认情况下，所有边界线段为 G0。仅当非草图边具有单个相邻面时，才可以将 G1 或 G2 条件应用于任意非草图边。边界边可以包括 G0、G1 和 G2 条件的组合。可以对 G1 和 G2 边应用权重系数。
