自适应定位特征

使用自适应定位特征在部件中的几何特征和零部件之间建立关系模型。

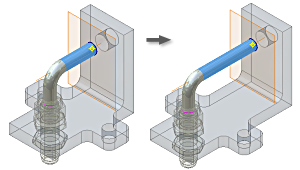

在图例中，在管件零件文件中创建的工作平面被约束到另一个零件的面。尽管工作平面“属于”管件零件文件，但它并不从属于任何管件几何图元。

管件的一端终止于从零件面偏移出来的工作平面。圆管零件中的工作平面是自适应的，因为如果关联的零件面移动了，它允许圆管长度相应改变。

自适应和非自适应定位特征

自适应和非自适应定位特征都可以：

• 在零件中创建。
• 用于构造操作，例如作为新特征的终止平面或草图平面。

自适应定位特征不被约束到几何图元上，并且可以相对于其他零件几何图元来定位。非自适应定位特征保持与用于创建它的几何图元的恒定关系，例如偏移距离。

在部件中，定位特征是自适应的，因为它在零件文件中创建，但从属于另一个零件的几何图元。例如，工作平面用作拉伸特征的终止平面时，如果基准零件移动了，拉伸的深度将改变。由于定位特征被约束到原点零件，因此当原点零件移动时，拉伸将随之延伸或收缩。

用于部件中的自适应定位特征

使用自适应定位特征在部件中在位创建或编辑零件。

自适应定位特征在需要创建管件、管材、电缆和导线的部件中很有用。通常，先创建零件文件，然后参考现有零件创建自适应定位特征。使用定位特征创建在三维扫掠中要用到的路径草图的三维直线。

使用三维直线的端点，包括二维草图、模型边、顶点和自适应工作点的几何图元，确定三维扫掠路径的形状。

要创建自适应定位特征时

要在现有零件中创建自适应定位特征，用户需要对文件具有写权限。如果要创建包含自适应定位特征的零件文件，可以参考现有零部件，但不需要对参考文件具有写权限。

对定位特征的自适应状态进行更改

在浏览器中的某个定位特征上单击鼠标右键可以改变其状态。选择“固定”固定定位特征位置，并关闭其“自适应”状态。要使定位特征变为自适应状态，请清除“固定”复选标记。
