指定丢失的参照标示元件

  1. “PJ2”上单击鼠标右键,然后选择“指定给现有电气零件”

    关于 AutoCAD Electrical 工程图,PJ2 是为连接发动机 MOT2(用于水平调整的发动机)的接头指定的参照标示元件。

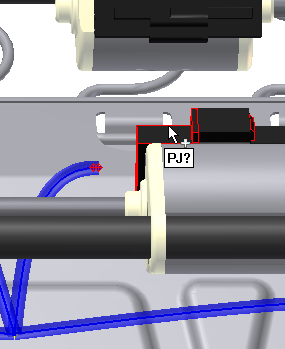

  2. 将光标悬停在图形窗口中的接头引用“900575:2”上,并注意工具提示。

    您可以在浏览器中选择该引用。但是,当您使用图形窗口时,Inventor 会显示工具提示。工具提示会显示有关该零部件的参照标示元件。问号(?)表示参照标示元件尚未指定。

  3. 选择接头。
  4. 在“选择电气零件”对话框中,单击“确定”
  5. 如 AutoCAD Electrical 中所指定的参照标示元件将指定给 Inventor 接头,且与 PJ2 关联的问题将删除。因为对话框过滤器设置为仅显示有问题的项,因此 PJ2 不包含在该列表中。
