镜像和阵列轮廓旋转

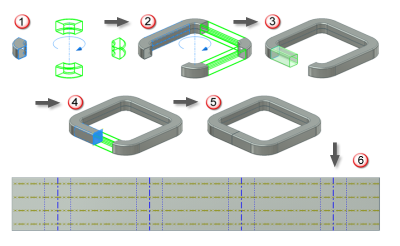

轮廓旋转特征能够参与到后续镜像或阵列特征中。在上图中：

1. 在放射形阵列中阵列轮廓旋转特征，该阵列中共包含四个引用。
2. 一个直异形板段将添加到模型中，且将创建一个共包含三个引用的放射形阵列。
3. 将添加一个短的直异形板段。此段不延伸到通过放射型阵列轴的中间平面。
4. 短异形板段将进行镜像并连接原始轮廓旋转阵列元素的最后一个引用显示的具体面。
5. 镜像操作会在两个短异形板段之间留一个间隙，从而使得：
6. 整个模型展开。展开模式显示折弯和旋转中心线。
