在本部分中，您将放置滑块部件。滑块可通过将侧型芯从模具中抽出来帮助释放塑料零件。
- 在功能区中，单击“模具部件”选项卡 >“模具部件”面板 >“滑块”
。 - 确定模型方向，如下图所示。为侧型芯创建的镶件和定位台阶将位于视图的前方。
- 在“滑块”对话框中，查看预览图以了解所需的参考。
- 选择下图中标为 1 的面作为“抽芯方向”参考。
- 将“抽芯方向偏移”修改为 -93 mm。
- 选择下图中标为 2 的面作为“基准面”参考。
- 在“滑块”对话框中，单击“反转到对侧”
，以反转基准面的方向。
- 选择下图中亮显的边的中点作为“基准点”参考。当您将鼠标指针移至接近该边的中点时，鼠标指针会自动调整到该点，并且显示中将出现一个黄色圆点。
- 选择上部板的底面作为“斜导柱放置面”参考，如下图所示。
- 在“滑块”对话框中，单击“预览”
。 - 旋转模型以查看滑块部件的底部。
- 在“滑块”对话框中，单击“侧型芯”

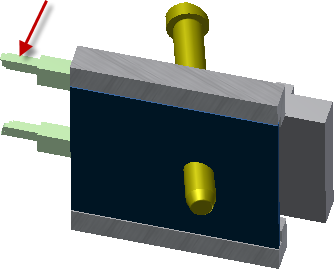

。选择两个侧型芯（镶件特征或定位台阶特征）中的一个作为“侧型芯”参考，如下面的简图所示。 您只需选择其中一个镶件即可，因为这两个镶件位于距滑块相同的距离处。
- 在“滑块”对话框中，单击“更新行程”
。 - 在“滑块”对话框顶部，单击“自定义”，以修改滑块部件参数。
- 从“零部件”列表中，选择“斜导柱”。
- 在选定零部件的右侧，单击“选择特性”
。 - 将 AP_l 参数修改为 85 mm。
- 在“斜导柱”对话框中，单击“确定”。
- 修改其他零部件，如下表所示。
零部件 参数 值 滑块 SL_b1 50 mm 滑块 SL_b2 59 mm 导板 (#1) SL_b1 50 mm 导板 (#1) GS_es1 “凸轮宽度” 导板 (#2) SL_b1 50 mm 导板 (#2) GS_es1 “凸轮宽度” 锁定定位台阶 LH_A 48 mm - 在“滑块”对话框中，单击“确定”。
- 在“文件命名”对话框中，单击“确定”，以接受默认值并放置滑块。
- 在快速访问工具栏中，单击“保存”保存部件。
