将其他草图中的几何图元投影到激活的草图平面。
参考几何图元可以是边和顶点、回路、定位特征或草图几何图元。您也可以使用投影几何图元来：
- 约束草图曲线或点，或者为其标注尺寸。
- 在部件中创建零件
投影几何图元的尺寸和位置相对于原草图（ 参考几何图元 ）是固定的。可以将草图几何图元约束到投影几何图元。
通过选择“应用程序选项”的“草图”选项卡中的选项，您可以自动将参考几何图元投影到草图平面。
- 在创建曲线过程中自动投影边
- 新建草图时自动参考边
投影几何图元的关联性
投影几何图元已与父草图相关联，当父草图移动或更改时，投影几何图元将随之移动或更改。约束到该投影几何图元的草图几何图元也会移动。
将样条曲线从构造环境投影到二维草图时，会创建非关联参考样条曲线。如果对参考样条曲线进行任何编辑，则将会创建原始样条曲线的近似曲线，这可能会导致曲线的精确度降低。
您可以断开链接，然后使用任意草图或约束命令来编辑常规样式的几何图元。
部件中的投影几何图元
如果零件要与草图平面相交，可以将由部件截面切割的零部件的边投影到该 草图平面 。在草图中，投影剖切边不具有关联性。投影后得到的几何图元是父几何图元的“快照”，不会随父几何图元改变而更新。
在部件中，您可以通过将面或平面指定为草图平面来在位创建零件。然后可以将边、回路或面投影到草图中。从投影几何图元创建的特征与父草图相关联（除非断开链接），但使用未在草图中关联的投影剖切边时除外。
投影几何图元的用途
- 将轮廓投影到草图平面上，以在截面轮廓或路径中使用。
- 将默认中心点投影到草图平面上，从而将草图约束到 坐标系 的原点。
- 将特征中的草图投影到草图平面上，用作新特征的截面轮廓或路径。
- 投影由部件环境中的面剖切零件形成的零件边，用作新特征的截面轮廓或扫掠路径。

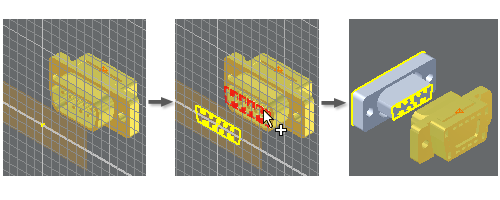

- 将一个零部件的边、回路或面投影到在位创建的零件的草图中。使用投影几何图元创建与父零件相关联的特征。
- 在工程图中，投影视图中的某些边，添加几何图元以创建封闭的边界，然后添加剖面线或颜色填充。
- 在工程图中投影边以定义局部剖视图的边界。
- 将以前创建的模型边和二维草图几何图元复制到三维草图中。
