创建三维直线

使用“直线”命令创建三维草图线段。直线段可以与通过“包括几何图元”命令复制到三维草图中的二维草图几何图元结合。

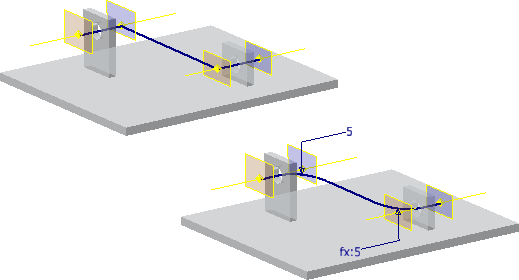

创建带或不带折弯的三维直线。

绘制直线后，根据需要添加尺寸和约束以确定直线的大小和形状。

在部件中，创建一个单独的零件文件以包含三维草图、用于定位路径草图的 自适应定位特征 以及产生的三维扫掠特征。使用“包括几何图元”命令从其他零件复制模型边、二维直线和圆弧。包括的几何图元将转换为三维草图几何图元。

1. 在功能区上，单击 “三维模型”选项卡 “草图”面板 “创建三维草图” 。
2. 在功能区上，单击 “三维草图”选项卡 “绘制”面板 “直线” 。
3. 单击鼠标右键设置“自动过渡”选项。如果已选中该选项，三维圆弧会自动放置到拐角上。

   清除“自动折弯”复选标记，以禁用自动折弯。关联菜单会更改“应用程序选项”中的“自动折弯”设置。

4. 若要创建形状，请在绘图时单击点，或者在激活的三维草图中选择工作点、顶点和三维草图点。

   如有必要，请使用“包括几何图元”命令将几何图元复制到草图。

5. 若要将选择限制为平面，请单击鼠标右键，然后选择“与平面对齐”，接着选择平面。若要返回到标准选择模式，请单击鼠标右键，然后再次选择“与平面对齐”。
6. 要在三维直线中创建打断，请单击以退出当前直线。单击鼠标右键，选择“重新启动”，然后单击有效的点来开始绘制另一条直线。
7. 根据需要继续选择工作点和顶点，然后单击鼠标右键并选择“结束”。

提示： 绘制草图时，三维坐标空间坐标轴将显示 X、Y 和 Z 平面。红色箭头代表 X 平面，绿色箭头代表 Y 平面，蓝色箭头代表 Z 平面。单击某个平面将其更改为要放置下一个草图点的平面。

注： 在使用“自动折弯”选项创建折弯之前，请先为当前文件设置条件和默认半径。单击 “工具”选项卡 “选项”面板 “应用程序选项” 然后在“草图”选项卡上清除或选中“新建三维直线时自动折弯”。若要设置默认自动折弯半径，请单击 “工具”选项卡 “选项”面板 “文档设置” ，然后在“草图”选项卡上的“自动折弯半径”框中输入值。使用关联菜单来启用或禁用“自动折弯”。
