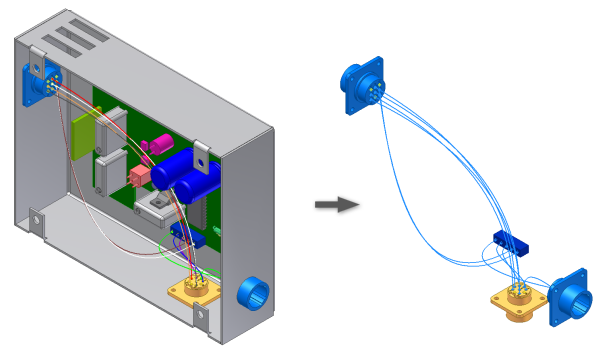

使用“三维布线”选项卡上的“导入线束数据”在线束部件中使用数据文件自动添加（连接）多条导线或电缆。必须先在部件中放置连接器、接点和接头才能导入导线。
“导入线束数据”命令的常见用法是通过 AutoCAD® Electrical 进行通信。AutoCAD Electrical 中有个命令专为三维布线导出数据。电气零件设计者可以轻松地向机械零件设计者传达接头信息。然后机械零件设计者可以通过数字原型敷设导线。
要导入导线和电缆，请选择要使用的导入文件。导入文件包括配置 (.cfg) 文件和逗号分隔的 (.csv) 数据文件或者 .xml 文件。您可以使用文本编辑器或电子表格自己创建这些文件，也可以从其他应用程序中导入此数据。您可以多次导入相同或不同的导入文件。这些文件中的数据指定每条导线或电缆线的点到点连接。带状电缆不能包含在导入文件中。
配置文件使用区域设置特定的列表分隔符，用于描述输入数据文件 .csv 的格式。.xml 数据文件综合了 .cfg 和 .csv 文件提供的信息，还可以包括 .csv 文件不具有的特性和虚拟零件的相关信息。这些格式都不支持导入连接器、接头或接点。
导入导线和电缆后，系统将指示出导入状态。系统将显示“导入的线束数据”对话框，并撰写包含导入详情的日志文件。
导入操作将检查重复、缺少和已更改的导线或电缆线。如果某一条新导线或新电缆与现有的导线或电缆具有相同的 ID，将不添加该新导线或新电缆。如果重复条目具有不同的数据或连接，则将显示警告消息。
导入线束数据后，可以使用“导入的线束数据”对话框执行以下操作：
- 查看导入数据。
- 识别并更正所有数据问题。
- 添加其他信息以提供完整定义。
