自动标注草图尺寸和约束草图

使用“尺寸”命令仅添加您所需的尺寸，然后使用“自动尺寸和约束”命令来计算所有其他草图尺寸和约束。

1. 在功能区上，单击 “草图”选项卡 “约束”面板 “自动尺寸和约束” 。

   “自动标注尺寸”对话框会显示完全约束草图所需的尺寸和约束数量。

2. 接受默认设置以添加尺寸和约束或清除复选框以防止应用关联项。
3. 单击“曲线”，然后单个选择几何图元或选择多个几何图元。

   如果愿意，可以单击并按住鼠标左键，进行拖动以将所需的几何图元包含在选择窗口内，然后单击以完成选择。

4. 单击“应用”向所选的几何图元添加尺寸和约束。

   若要自动标注和约束整个草图，请在不选择任何几何图元的情况下单击“应用”。

5. 如有需要，请单击“删除”从草图几何图元中删除自动添加的尺寸和约束。必须选中“尺寸”和“约束”复选框，“删除”命令才能分别删除尺寸和约束。
6. 完成后，单击“结束”。

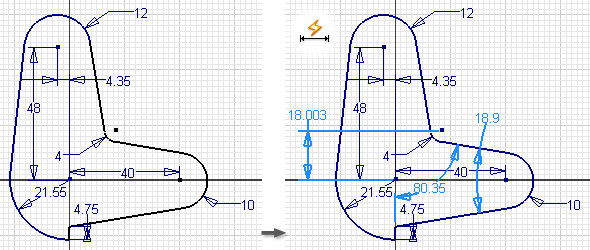

演示如何使用自动尺寸和约束
