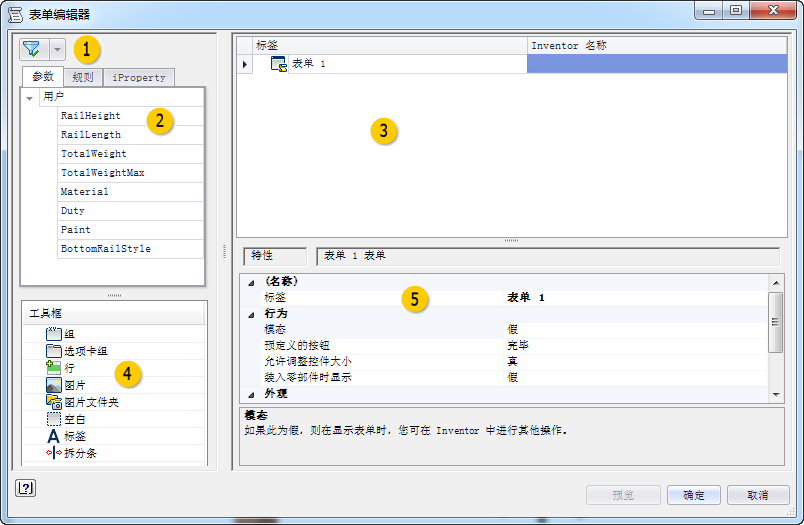

“表单编辑器”对话框

创建或编辑自定义用户界面表单。

访问：	功能区： “管理”选项卡 “iLogic”面板下拉箭头 “添加表单”

过滤器

按以下条件过滤“参数”、“规则”和“iProperty”选项卡上的列表：

• 全部
• 键
• 重命名

选项卡

将选项卡上的项目拖放到表单设计树中，可在用户界面设计上添加控件。选项卡上仅显示现有的参数和规则。

表单设计树

在表单设计树区域中设计用户界面。

• 将参数、规则、iProperty 和工具箱项目拖放到表单设计树中，可设计和组织用户界面。
• 拖放树上的项目可组织控件。
• 在标签中单击可编辑文本。
• 亮显某项目可在特性区域中定义特性。

工具箱

将项目拖放到表单设计树。

	分组	对用户界面上的项目进行分组。各组周围都有边框，并且可收拢。
	选项卡组	在用户界面上创建选项卡。
	行	创建一个行，以便于您横向组织控件。默认情况下，控件是纵向组织的。
	图片	在用户界面上添加图片。图片仅供参考。选择表单设计树中的图片项目，并定义图像文件的特性。
	图片文件夹	为备用图片添加文件夹。
	空白空间	在用户界面表单上添加空白空间。
	标签	在用户界面表单上添加文字标签。
	拆分条	在用户界面上添加可调整尺寸的拆分条。

特性

为表单设计树中亮显的项目定义特性。特性会因选定的项目而不同。

允许调整控件大小	如果设置为“真”，则启用表单上的快捷菜单选项“调整控件大小”。此选项允许您调整控件和组的大小。
编辑控件类型	定义要使用的控件类型以编辑此参数。
启用参数名称	定义 Inventor 真/假参数的名称。将此参数设置为“真”可启用该控件。
字体	定义该控件的字体。
内容的字体	定义此表单或组内控件的字体。
图像	定义要显示在该控件内的图像文件。
标签	定义表单中此元素的显示文本。
最大宽度	定义该控件的最大宽度。该数字指示以指定字体显示的字符数。
最小宽度	定义该控件的最小宽度。该数字指示以指定字体显示的字符数。
模态	如果设置为“假”，则可以在表单处于激活状态时与模型交互，并使用其他功能。
图片参数名称	定义基于参数值更改的图片控件。为图片控件指定参数，而不是指定图像。配合使用包含图片的“图片文件夹”，其中的图像均指定了参数值。 请参见“在表单中使用图像”。
预定义的按钮	定义显示在表单底部的按钮。从预定义集合列表中进行选择。
只读	如果设置为“真”，则将参数设置为不可从表单中编辑。
显示项目边框	如果设置为“真”，将显示控件周围的所有边框。
装入零部件时显示	如果设置为“真”，则将该模型作为零部件装入部件时，会显示表单。此设置会影响“装入零部件”和“装入 iLogic 零部件”。如果模板文件包含表单，则该设置也会影响“创建在位零部件”。
内容的文本位置	定义此表单或组内控件的文本位置。
工具提示	定义鼠标悬停在控件上方时显示的工具提示文本。
视觉样式	定义表单的视觉样式或皮肤。从选项列表中进行选择。
