从三维草图上的点开始构建卡扣式连接特征

从三维草图上的点开始，在零件上构建卡扣式连接特征。

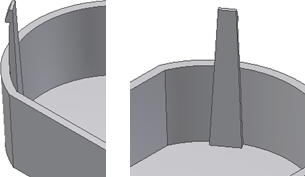

1. 创建或导入薄壁零件。目的是在不便于使用“草图上”定位样式的位置处的环形边上放置卡扣式连接特征。例如，使用在挂钩方向不可能与草图 X 或 Y 轴对齐的边上的点。

2. 在需要卡扣式连接的位置处的内壁边上构建构造元素和三维工作点。例如，三维工作点可以是与内部边相切的直线的端点。挂钩方向可以是由三维工作点和环形边中心定义的工作轴。

3. 单击 “三维模型”选项卡 “塑料零件”面板 “卡扣式连接” 并确保放置方式为“参考点”。
4. 选择在步骤 2 中定义的工作点作为“中心”。选择图中的蓝色表面作为“方向”并选择在步骤 2 中定义的工作轴作为挂钩方向。

5. 根据需要调整形状参数并单击“确定”。
