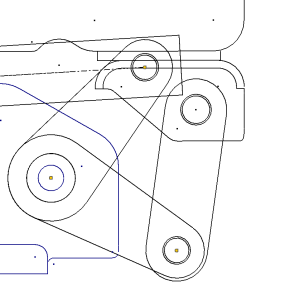

打开零件文件后，您会看到“模型”浏览器中存在一个草图“草图1”。展开“草图1”以查看草图块引用。将光标悬停在各个草图块实例上可以查看关联的几何图元。必须添加 Screw Rod Assy_Front 块的柔性引用才能完成布局。
- 在浏览器中，双击“草图1”将其打开以进行编辑。
- 展开“草图1”。
- 展开浏览器顶部附近的“块”文件夹。该文件夹包含所有草图块定义。
- 将“块”文件夹中的“Screw Rod Assy_Front”块拖到图形窗口中。这会将该块的一个实例添加到布局中。
- 在“Screw Rod Assy_Front:1”引用上单击鼠标右键，然后选择“柔性”。这会显示草图块自由度，从而可以演示运动。“Screw Rod Assy_Rear:1”已设置为“柔性”。

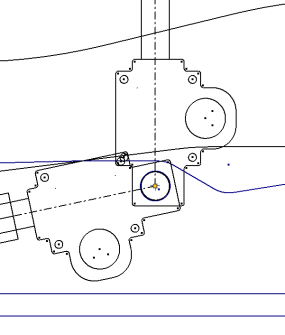

- 按所示顺序放置重合约束，以在布局中定位“Screw Rod Assy_Front:1”。
- 在图形窗口中单击鼠标右键，然后选择“完毕”以退出“重合约束”命令。
- 在图形窗口中单击鼠标右键并选择“显示所有约束”以查看草图块引用之间的约束。
- 单击鼠标右键，然后选择“隐藏所有约束”。
将在布局中约束草图块实例。选择并拖动不同的几何图元。注意布局如何移动以及如何演示部件运动。使用“撤消”命令使布局返回到默认位置。
- 退出草图并保存文件。
