若要排列线束段，请使用“轴心”来固定线束段工作点，然后单击并拖动该轴心点周围的线束段末端。
在竖直和水平方向上排列线束段。使用网格捕捉进行精确放置。
- 请确保您仍在对钉板草图进行编辑。
-
在激活的钉板工程图草图中，单击
“钉板”选项卡
“编辑”面板
“枢轴”

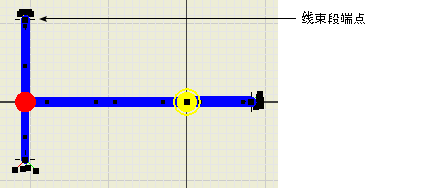

。 - 在图形窗口中，单击线束分支的连接点。

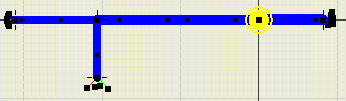

- 单击线束段左端的点，并对其进行拖动，直到线束段捕捉到水平位置为止。 注： 默认情况下已启用捕捉。若要禁用捕捉，请在图形窗口的背景中单击鼠标右键，然后从关联菜单中选择“禁用捕捉”。
- 将线束段返回到其原始位置。

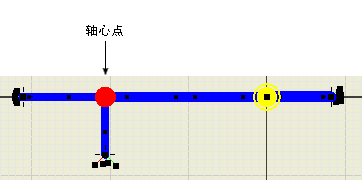

- 单击鼠标右键，并从关联菜单中选择“完成”以删除枢轴点。
