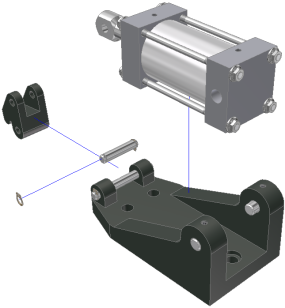

使用表达视图文件在 Autodesk Inventor 工程图中创建分解视图。
- 种类
-
有经验的用户
- 所需时间
-
30 分钟
- 使用的教程文件
-
Cylinder Clamp.iam、Cylinder Clamp.idw
注： 单击并阅读所需的《教程文件安装说明》（位于 http://www.autodesk.com/inventor-tutorial-data-sets-2014）。然后，下载教程数据集及所需的《教程文件安装说明》，并按照说明安装数据集。
在 Inventor Studio 中创建的部件分解视图不能作为工程视图放置在 IDW 或 DWG 工程图文件中。请改为使用表达视图。
首先，打开提供的圆柱体夹具数据集，并从默认 (mm) 模板创建表达视图文件。
目标
- 放置视图。
- 手动分解部件。
- 将分解视图放置在工程图纸上。
前提条件
- 完成“零件 2”、“部件”和“工程图”教程。
- 了解“帮助”主题“快速入门”中涵盖的材料。
导航提示
- 使用左下角的“下一页”或“上一页”前进到下一页或返回到上一页。
