在三维草图中包含几何图元

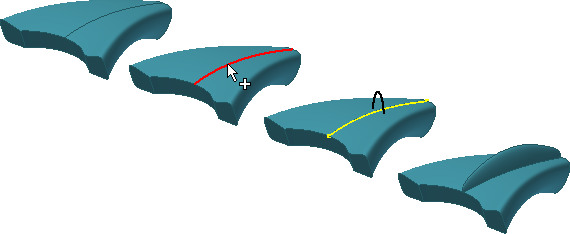

在功能区上,单击 “三维草图”选项卡 “绘制”面板 “包含几何图元” 集中地将现有的模型边、二维草图几何图元和导入的线框数据复制到三维草图中。

您可以将新的三维草图几何图元连接到所包含几何图元的端点。

  1. 在功能区上,单击 “三维草图”选项卡 “绘制”面板 “包含几何图元”
  2. 单击要复制到三维草图的模型边、二维草图几何图元或线框数据。
  3. 完成后,请单击鼠标右键,然后选择“结束”。

如果编辑二维几何图元,那么包含在三维草图中的线束段将更新。即使原始的二维几何图元被删除,包含的几何图元仍会保留在三维草图中。

可以断开包含的几何图元与父几何图元间的链接。在包含的几何图元上单击鼠标右键,并选择“断开关联”。断开链接之后,参考几何图元会保留在三维草图中且不再与父几何图元相关联。

注: 请在创建三维草图之前创建所需二维几何图元。若要在创建三维草图之后包含二维几何图元,请执行以下操作之一:
