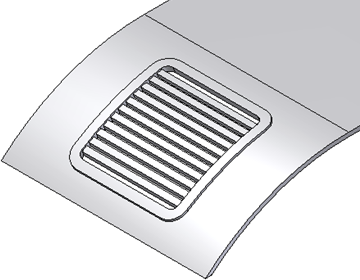

圆角栅格孔特征

以栅格孔外部轮廓的较大半径或栅格孔加强筋的较小半径向栅格孔的所有边添加圆角的步骤：

1. 在功能区上，单击 “三维模型”选项卡 “塑料零件”面板 “规则圆角” 。
2. 验证“源”是否设置为“特征”并且“规则”是否设置为“对照零件”。

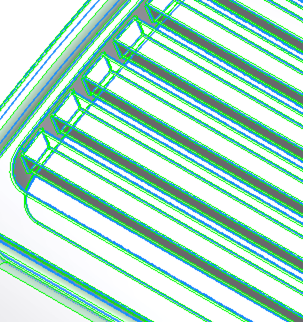

3. 选择栅格孔并为在栅格孔和目标零件实体相交处的边输入合适的半径。

4. 单击以添加其他规则。
5. 确保“源”设置为“特征”并且“规则”设置为“自由边”。
6. 选择栅格孔并为保留边输入合适的半径。

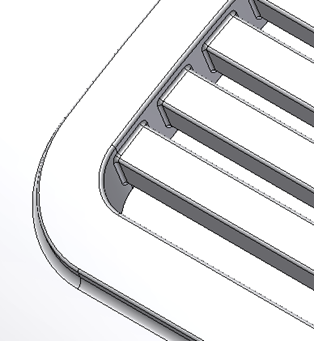

7. 单击“确定”以完成基于规则的圆角。
