移动导线

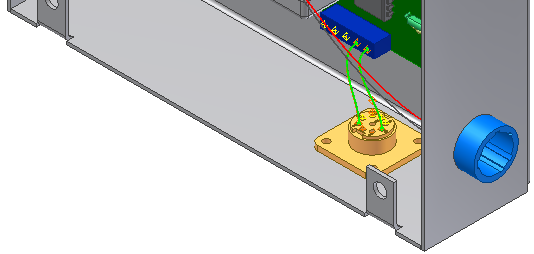

将之前添加的导线的接点 2 移动到同一个连接器上的另一个接点。

1. 激活“线束部件 1”。
2. 在浏览器或图形窗口中的“导线 1”上单击鼠标右键，然后从关联菜单中选择“编辑导线”。
3. 在“编辑导线”对话框中，确认选择了“接点 1”按钮。
4. 在图形窗口中进行选择之前，请将光标移至接点，以预览可能的导线连接。

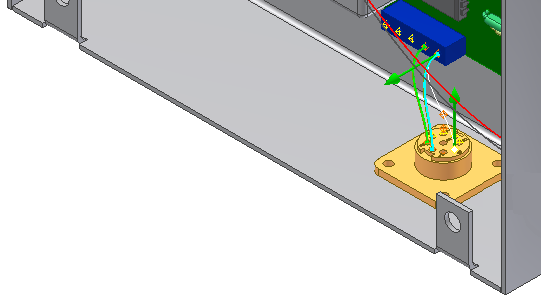

5. 当工具栏提示显示为“U3 接点 6”时，单击该接点，如下图所示。

6. 单击鼠标右键，然后选择“应用”在新位置创建导线。

   系统将用新接点重新绘制该导线，并更新导线长度。


7. 单击“取消”。
