在该部分中，您将返回模具部件并在修改的模型几何图元上创建补孔面和分型面。若要完成该部分，您需要根据补孔面和分型面创建型芯和型腔。
- 激活模具部件。
- 在快速访问工具栏上，单击“局部更新”
。 - 在功能区上，单击
“型芯/型腔”选项卡
“分型设计”面板
“创建补孔面”

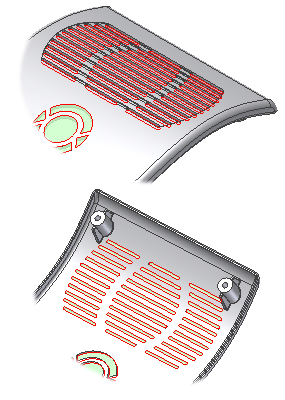

。注： 在“模具布局”面板中单击“型芯/型腔”以激活“型芯/型腔”选项卡。您也可以在“模具设计”浏览器中双击塑料零件。 - 在“创建补孔面”对话框中，选择“自动检测”以自动创建内部补片。由于已修改模型，因此系统将自动检测栅格孔的所有曲面，如下图所示。
- 单击“确定”。将显示模型，如下图所示。
- 在功能区上，单击 “型芯/型腔”选项卡 “分型设计”面板 “创建分型面”
。 - 在“创建分型面”对话框中，选择“自动检测”以自动创建分型面。
- 单击“确定”以生成分型面。将显示模型，如下图所示。
- 在功能区上，单击
“型芯/型腔”选项卡
“分型设计”面板
“生成型芯型腔”
。 - 单击“预览/诊断”以执行分型诊断并启用预览控件。

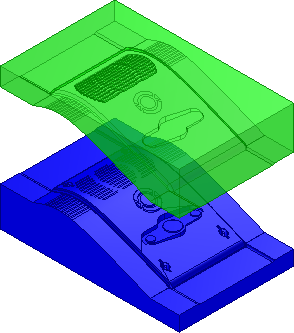

- 使用“预览”选项卡中的“体分离”滑块以在创建前检查型芯和型腔，如下图所示。
注： “分型诊断”选项卡报告未指出任何严重错误。 - 单击“确定”以生成型芯和型腔。将生成实体，如下图所示。
- 或者，如果启用“提示输入文件名”，请在“文件命名”对话框中单击“确定”。将使用默认设置生成型芯和型腔。
- 保存文件。
