在仿真完成后，“结果”文件夹填充了各种结果类型。图形区域将显示第一个振型点图。
在浏览器中“结果”节点下的“模态频率”节点下，注意第一个振型 (F1) 旁边有一个复选标记，指示该振型正在显示。对应每个自然频率的振型都有节点。比色图表可显示相对位移值。由于振型值是相对的，因此没有单位。（在此点处它们没有实际物理值。）
现在，您可以使用位于功能区栏上的“显示”命令来执行后处理任务。这些命令在“帮助”中均有介绍。
对于结构频率仿真分析的后处理，浏览器列表显示固定频率。双击其中的任意节点，可以显示对应振型的三维点图。
- 使用功能区栏中“结果”面板中的“结果动画制作”命令来制作结果动画。

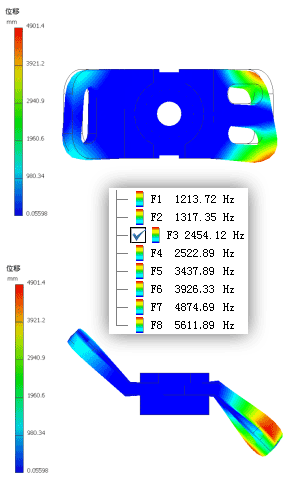

- 播放动画时，单击图形窗口一侧的导航工具中的“动态观察”。在您动态观察图形时，动画会继续播放。注： 下图描绘的是 F3 模式动画的一个帧。
- 单击“确定”。
- 在自然频率的“结果”浏览器列表中，双击振型 F3 的结果以显示该振型。
注： 如果您打算完成本教程的第二部分，请将该模型文件保持打开状态。否则，请将该模型文件另存为其他名称，然后关闭。
